Продолжаем автоматизировать расстановку технических средств организации дорожного движения. Рассказываем о новых настройках в IndorTrafficPlan, с которыми проектировать ОДД можно быстрее.

Объекты инженерного обустройства в IndorTrafficPlan можно расставить автоматически. Авторасстановка ведётся с учётом данных о дороге, согласно актуальным стандартам, правилам и нормам.

Как в IndorTrafficPlan выбрать нужные объекты, задать правила расстановки и сгенерировать обустройство, мы показали в видеоролике анонса весеннего обновления системы.

С осенним выпуском возможности авторасстановки в системе расширятся.

Дорожные ограждения

Наряду с дорожными знаками, разметкой и сигнальными столбиками в числе генерируемых объектов появятся барьерные дорожные ограждения.

Авторасстановка дорожных ограждений реализована для следующих ситуаций:

• на разделительной полосе;
• на насыпях;
• на мостовых сооружениях.

Марка ограждений определяется автоматически с учётом места установки ограждения, категории дороги и числа полос движения в каждом направлении по ГОСТ Р 52289-2019.

Также автоматически подбираются длины начального и конечного участков ограждения в соответствии с ГОСТ Р 52607-2006 (таблица 8).

Авторасстановка дорожных ограждений

«ЗИПы» на примыканиях загородных дорог

Согласно пункту 5.7.12 ГОСТ Р 52289-2019 для указания направления движения к населённым пунктам и другим объектам перед перекрёстком или съездом  дороги устанавливают знаки индивидуального проектирования 6.10.1 «Указатель направлений» и 6.10.2 «Указатель направления».

Теперь эти указатели система IndorTrafficPlan может генерировать автоматически. Для этого в свойствах примыкания достаточно указать название направления, а в настройках авторасстановки выбрать нужный в этой ситуации знак – 6.10.1 или 6.10.2.

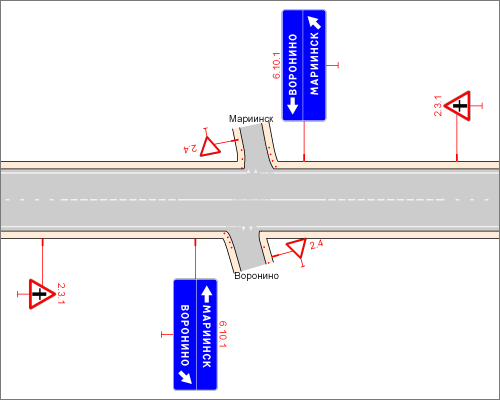

Авторасстановка указателей направлений движения

Границы населённых пунктов

В системе IndorTrafficPlan можно создавать дороги, частично проходящие через населённые пункты. Пример можно посмотреть на сайте. Согласно пунктам 3.6.35 и 3.6.36 ГОСТ Р 52289-2019 на границах населённого пункта требуется устанавливать знаки 5.23.1 «Начало населённого пункта» и 5.24.1 «Конец населённого пункта».

При авторасстановке система создаёт знаки 5.23.1 и 5.24.1 на границах населённого пункта. Для этого в свойствах дороги необходимо указать границы населённого пункта и ввести его название.

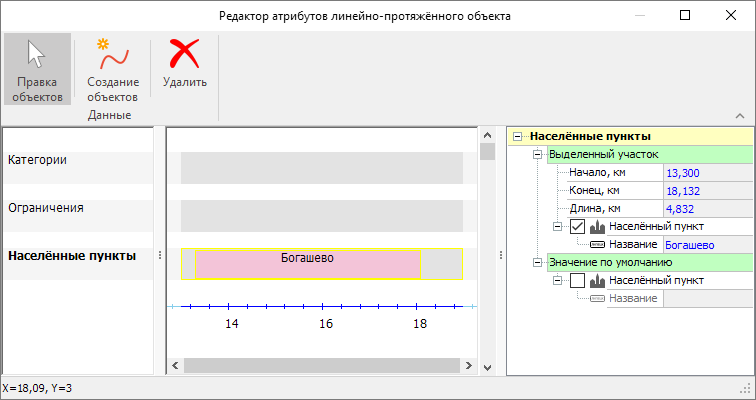

Ввод названия населённого пункта для авторасстановки знаков на его границах

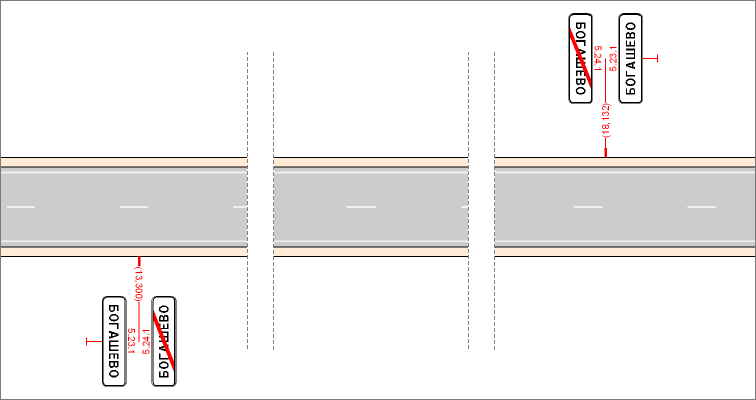

Авторасстановка знаков на границах населённого пункта

Обустройство искусственных неровностей

Ещё одной обрабатываемой ситуацией стало наличие искусственных неровностей на дороге.

Система генерирует разметку 1.25 и 1.1 перед искусственными неровностями, а также знаки 1.17 «Искусственная неровность», 5.20 «Искусственная неровность» и 3.24 «Ограничение максимальной скорости», при необходимости добавляя к дорожным знакам табличку 8.2.1.

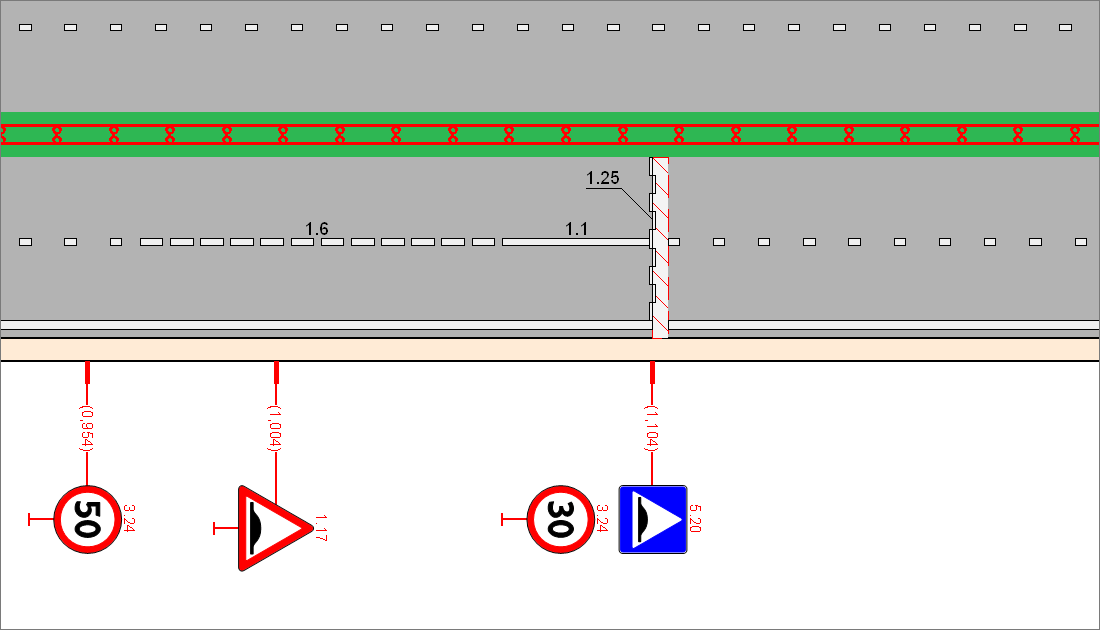

Обустройство искусственных неровностей

Обустройство пересекаемых коммуникаций

Также добавилась возможность расстановки обустройства на пересекаемых коммуникациях с учётом вида коммуникаций.

Для всех надземных линий, расположенных ниже 5 метров от дороги, устанавливается знак 3.13 «Ограничение высоты».

При обустройстве газопроводов и нефтепроводов генерируется знак 3.27 «Остановка запрещена» с табличкой 8.2.3 и разметка 1.4.

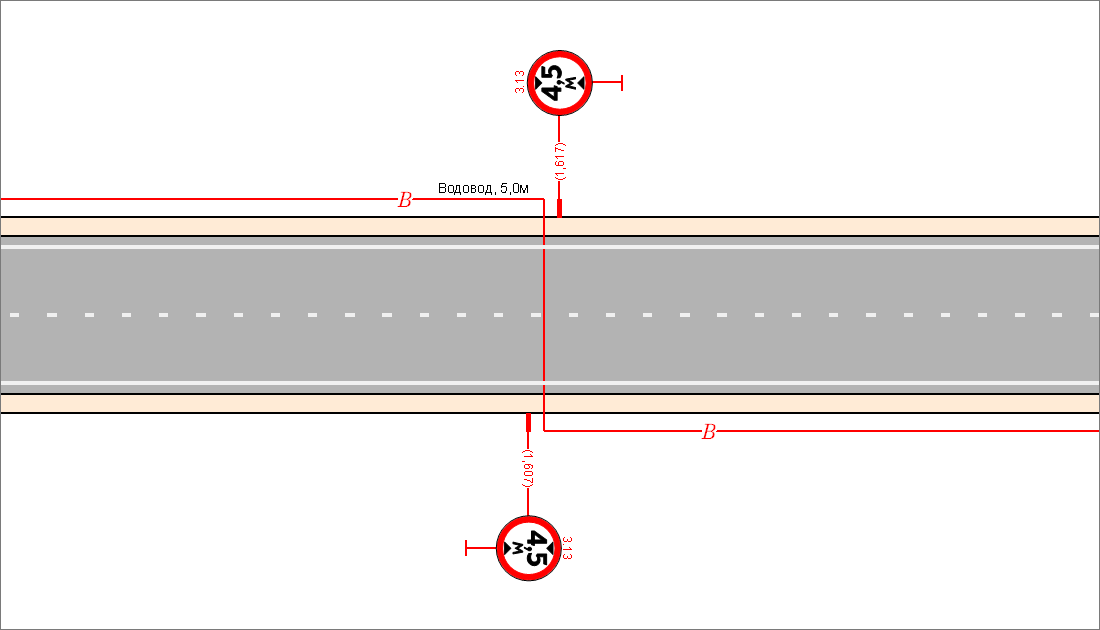

Обустройство пересекаемых коммуникаций

Использовать новые возможности автоматизации можно с осенним обновлением IndorTrafficPlan. Выпуск состоится совсем скоро.
