Новый объект обустройства водоотведения Бортовые камни автоматически встраивается в проектную поверхность, понижается на пандусах и совмещается с поперечными лотками. Используйте новые возможности при моделировании автомобильных дорог!
В актуальных версиях IndorCAD Road и IndorCAD BIM на вкладке Обустройство появился режим — Бортовые камни. В первую очередь он предназначен для моделирования водоотведения на загородных дорогах.
Границы бортовых камней, как и продольных лотков, указываются на плане. Бортовой камень повторяет геометрию кромки или любой другой линии трассы и может проходить через несколько трасс для более быстрого и удобного моделирования водоотвода на примыканиях и развязках.

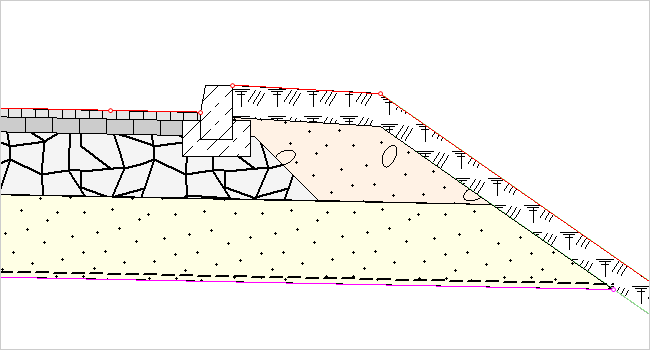

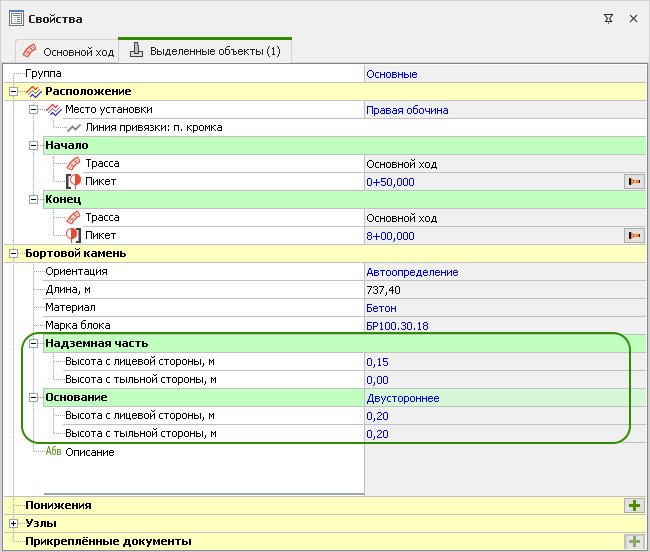

Бортовой камень является полноценным объектом не только плана, но и поперечного профиля. Бортовые камни автоматически встраиваются в проектную поверхность и не требуют создания дополнительных сегментов. Достаточно указать в настройках возвышение проектной поверхности с лицевой и тыльной стороны бортового камня, и система учтёт эти параметры при формировании модели автомобильной дороги.
Кроме того, одновременно с бортовым камнем автоматически добавляется его основание, конструкцию которого при необходимости можно скорректировать в свойствах бортового камня.

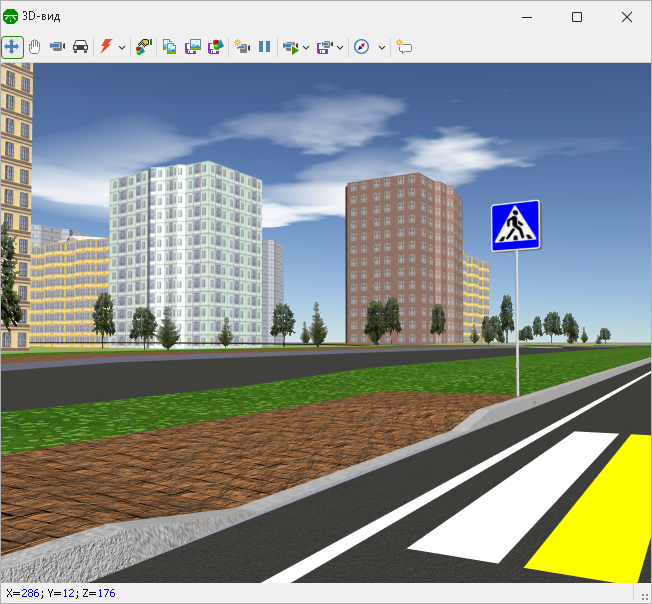

Моделирование пандусов на пешеходных переходах стало проще и быстрее благодаря добавленным к бортовым камням настройкам.

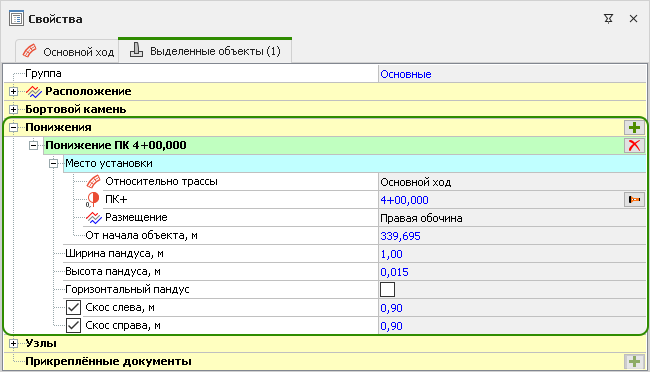

Установить место понижения бортового камня можно на плане, а в свойствах объекта — задать ширину пандуса и скосов. Это позволяет легко интегрировать пандусы и понижения в трёхмерную модель автомобильной дороги.

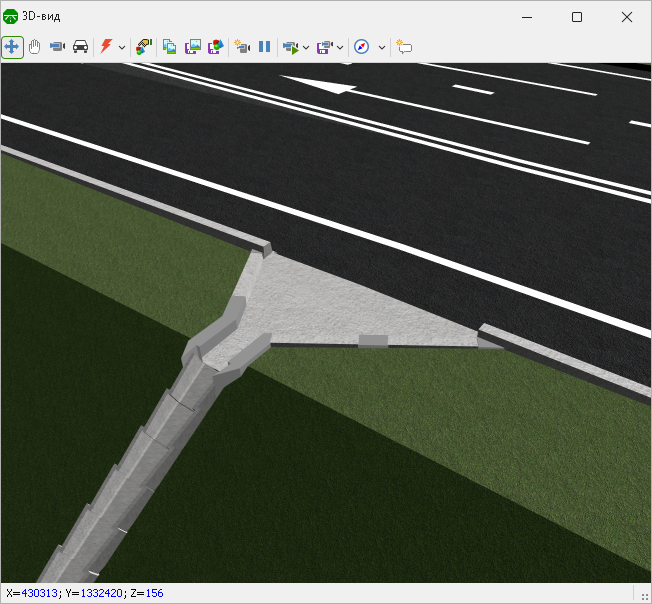

Вместе с новыми бортовыми камнями можно использовать телескопические лотки, что позволяет без особых усилий замоделировать водоотвод с проезжей части.
