Что нового в IndorTrafficPlan
Выпуски свежих обновлений
2024
!
  1. Автоматическая расстановка обустройства:
  2. Мастер томов:
    • Новая глава Список условных обозначений.
    • Индивидуальные настройки глав для каждого тома и дороги.
  3. Панорамное видео:
    • Привязка нескольких видео на одну дорогу.
  4. Объекты инженерного обустройства и ситуации:
    • Новый проектный статус объектов инженерного обустройства – К замене.
    • Новые группы объектов – направляющие и ограничительные устройства.
    • Автоматический подбор блоков поперечных шумовых полос согласно ГОСТ Р 52766–2007.
  5. Ведомости:
    • Новая ведомость – Ведомость строительно-монтажных работ.
    • Экспорт ведомостей в отдельные файлы Pdf или Excel без предварительного просмотра.
    • Названия проектных статусов в ведомостях приведены в соответствие с Приказом Минтранса №274.
Автоматическая расстановка обустройства

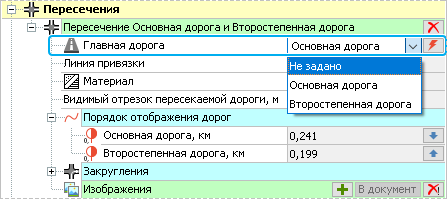

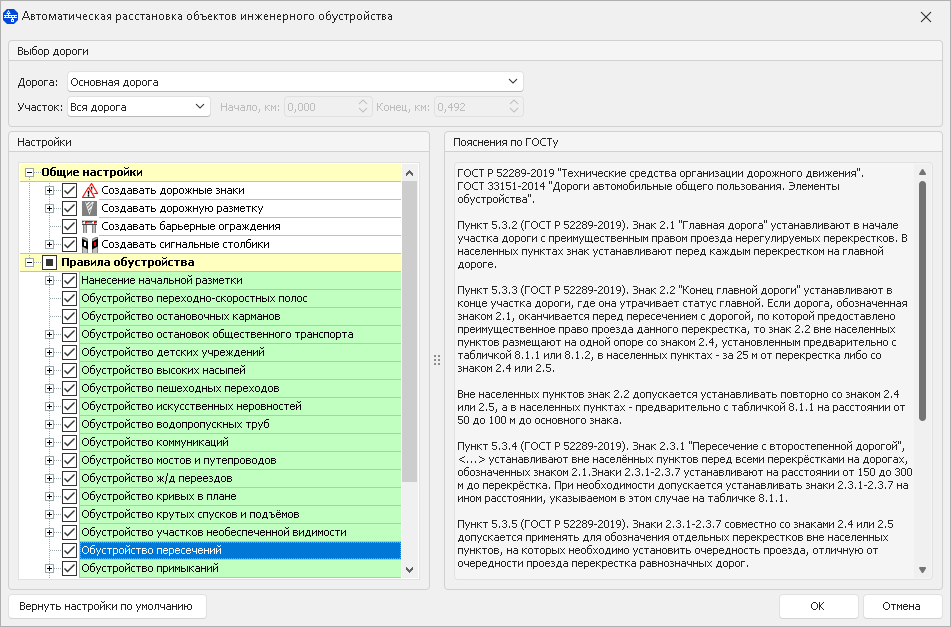

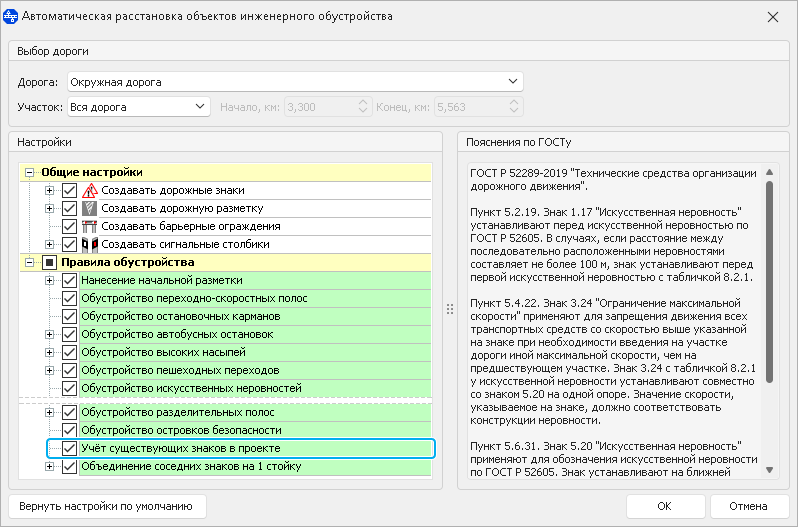

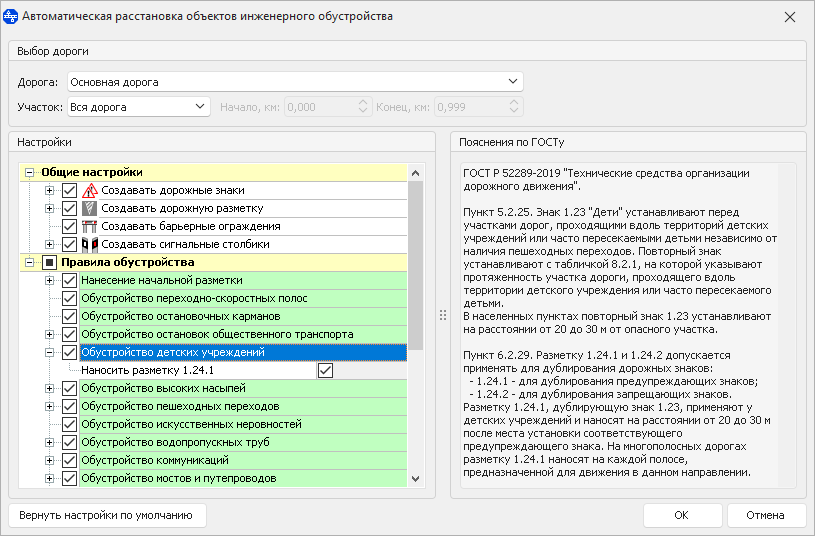

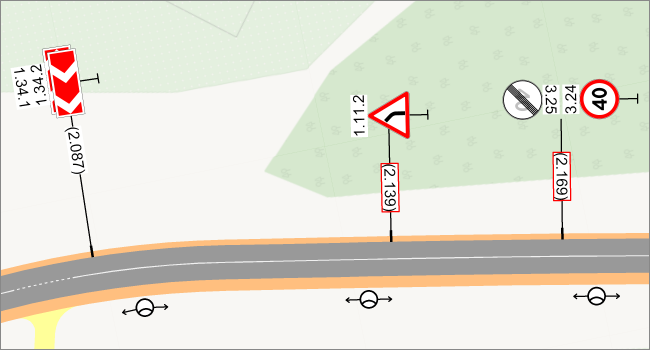

  1. При автоматической расстановке обустройства появилась возможность учитывать уже установленные дорожные знаки. В окне настройки авторасстановки включите опцию Учёт существующих знаков в проекте, и система проверит правильность установки дорожных знаков на дороге. В случае несоблюдения правил обустройства существующие знаки система предлагает демонтировать, а проектируемые знаки устанавливает в соответствии с текущей ситуацией на дороге.
    Авторасстановка знаков
    Авторасстановка знаков

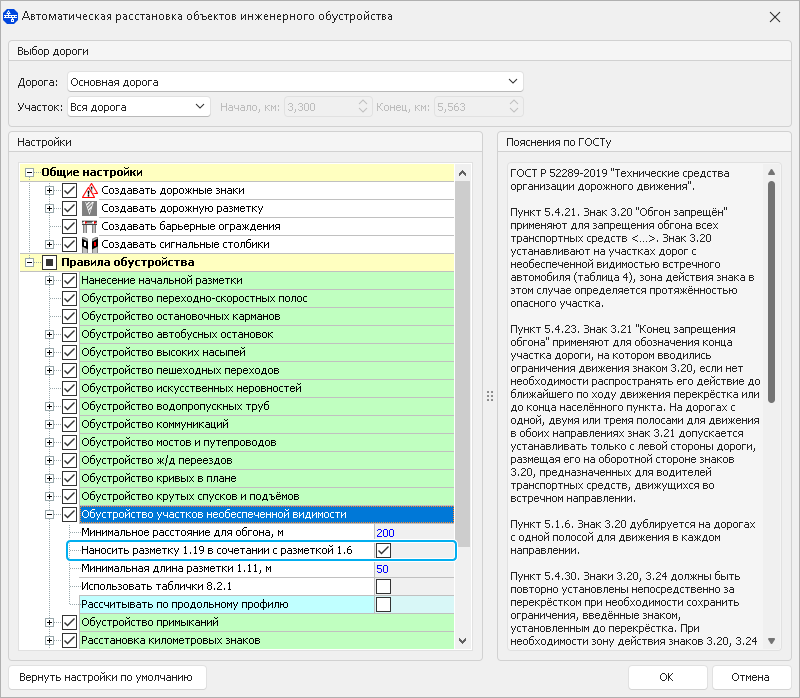

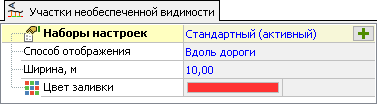

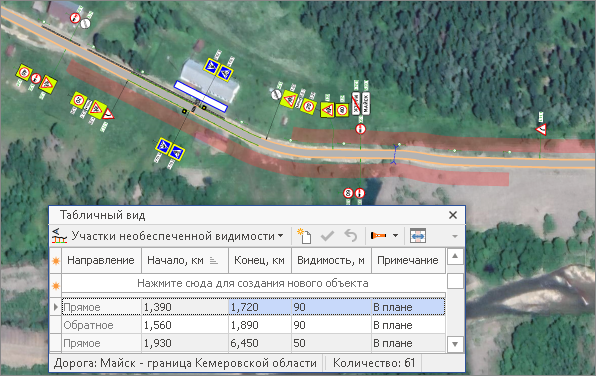

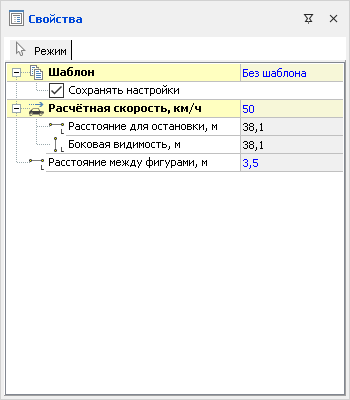

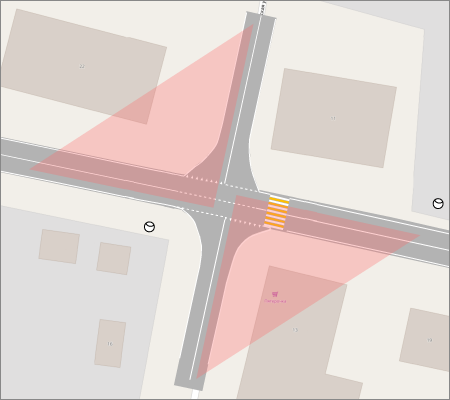

  2. При обустройстве участков необеспеченной видимости теперь можно наносить разметку 1.19 «Приближение к концу полосы» в сочетании с 1.6 «Линия приближения».
    Разметка при обустройстве
    Разметка при обустройстве

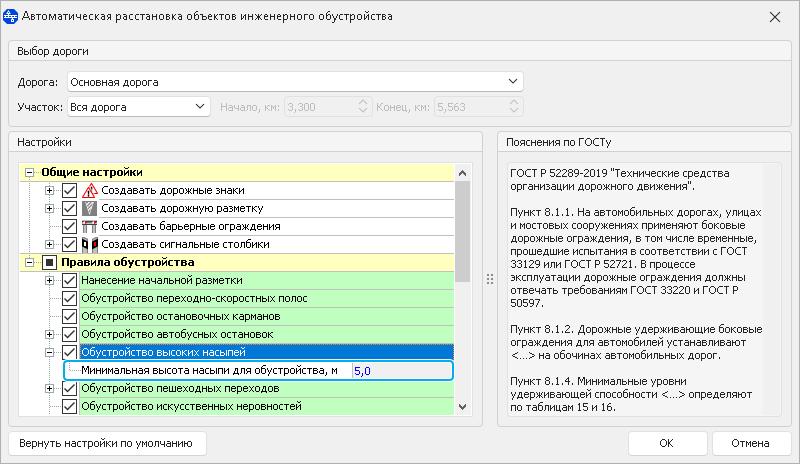

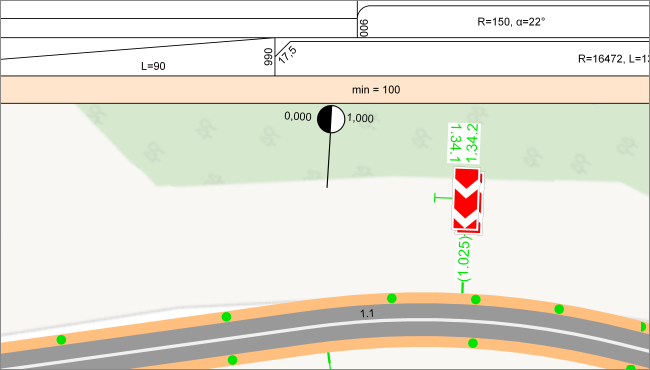

  3. Добавлена возможность вручную указывать минимальную высоту насыпи, которая должна учитываться при авторасстановке.
    Учёт минимальной высоты насыпи

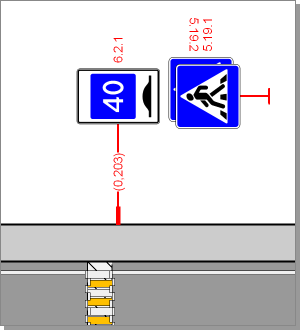

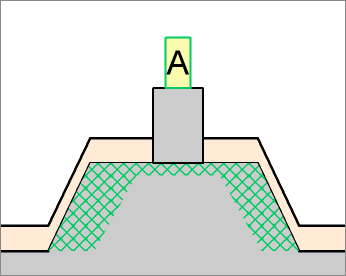

  4. При обустройстве надземных пешеходных переходов высотой менее 5 м теперь автоматически устанавливается знак 3.13 «Ограничение высоты».
Мастер томов

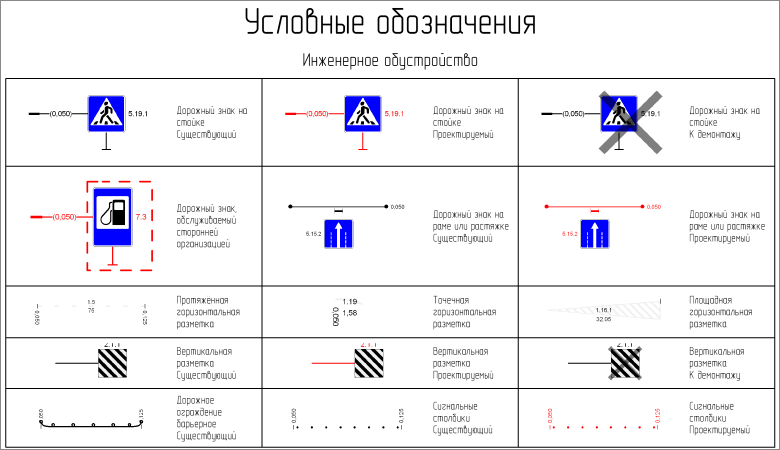

  1. Добавлена новая глава Список условных обозначений. Список может содержать условные знаки, которые используются в текущем проекте, все условные знаки, которые есть в системе, или условные обозначения объектов, которые выбирает сам пользователь.
    Список условных обозначений
    Список условных обозначений

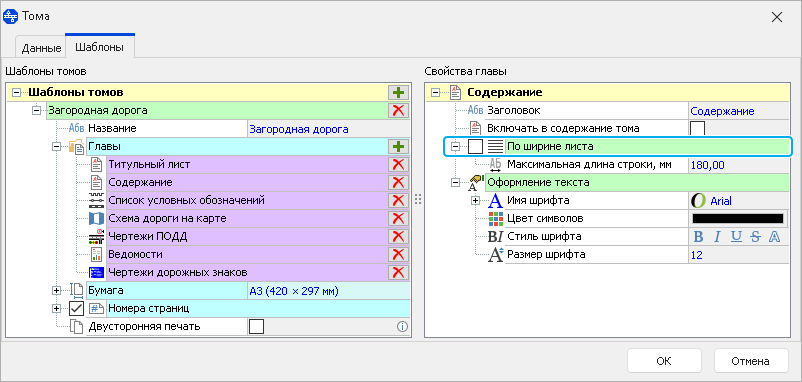

  2. Для ряда глав реализована возможность задавать индивидуальные настройки для каждого тома или дороги. Индивидуально для тома можно настроить следующие главы.
    • Титульный лист. Графы титульного листа можно заполнять отдельно для каждого тома. Например, задать название проекта с указанием названия дороги, по которой формируется том.
    • Документ PDF и Чертёж IndorDraw. В каждый том можно добавлять свои файлы PDF и IndorDraw. Например, в разные тома загружать разные пояснительные записки в формате pdf.
    Отдельно для каждой дороги в томе можно задать настройки главы Схема дороги. Если в качестве изображений дороги используются кадры из видеоряда, то можно указать, кадры с каких километров нужно использовать для выбранной дороги. Также можно изменить подписи изображений.
    Список условных обозначений
Панорамное видео

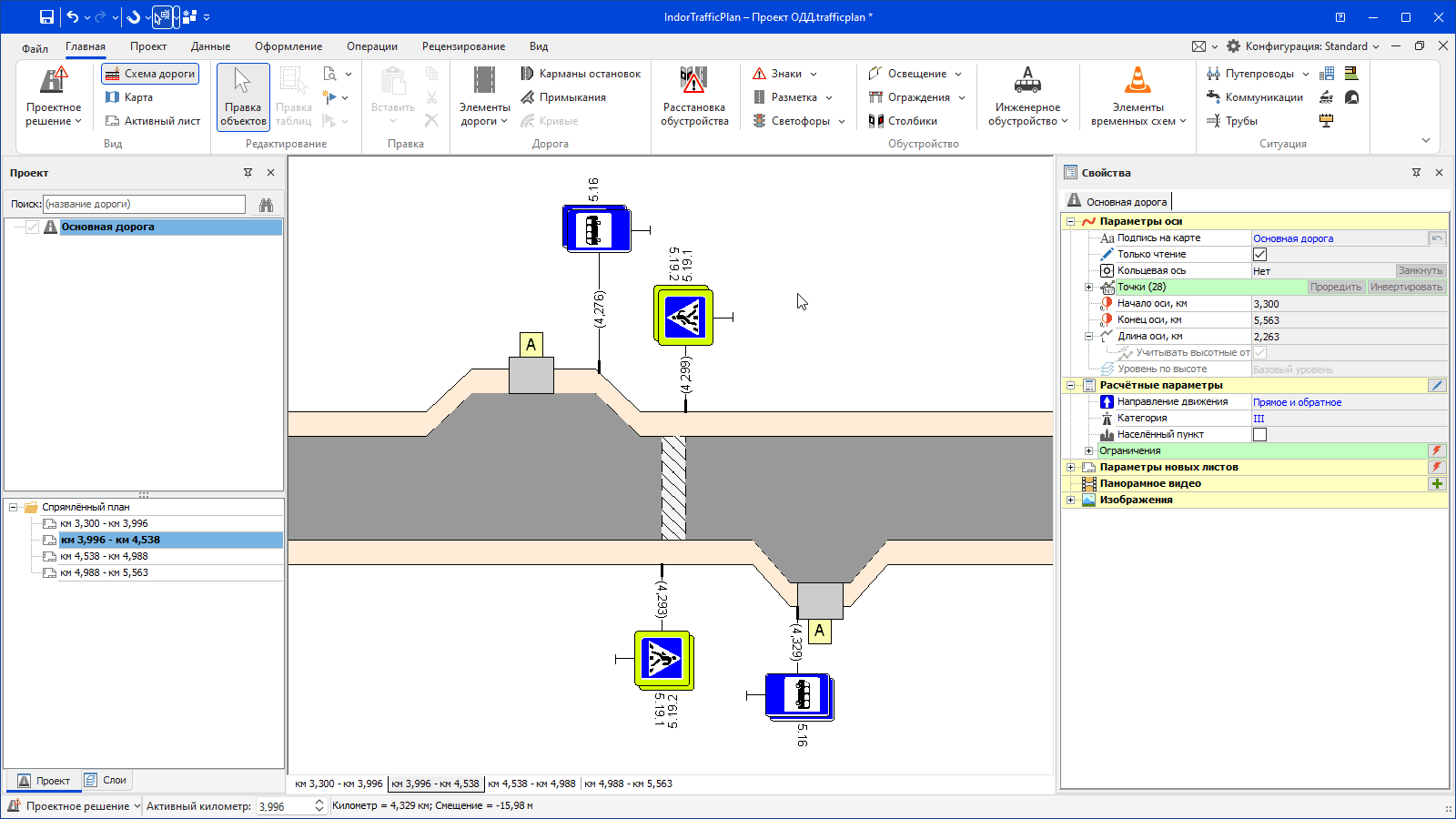

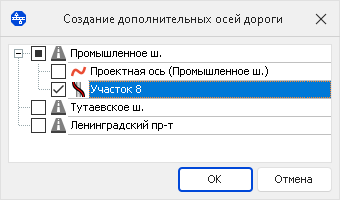

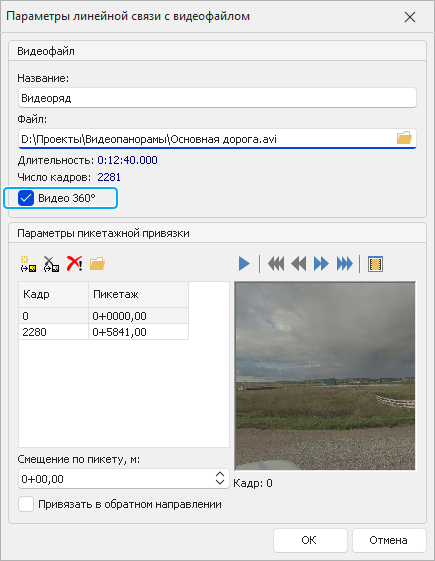

  1. Реализована возможность привязывать несколько видео к одной оси. Если видео сняты в одном направлении и идут последовательно друг за другом, то при просмотре переключение на следующее видео происходит автоматически. Если видео сняты в ходе проезда прямого и обратного направления, то для переключения между ними в свойствах дороги в разделе Панорамное видео нажмите кнопку с фонариком напротив нужного видео.
    Распознавание дорожных знаков на каждом видео происходит отдельно, результаты распознавания в таблице отображаются для активного видео.
    Панорамное видео
Объекты инженерного обустройства и ситуации

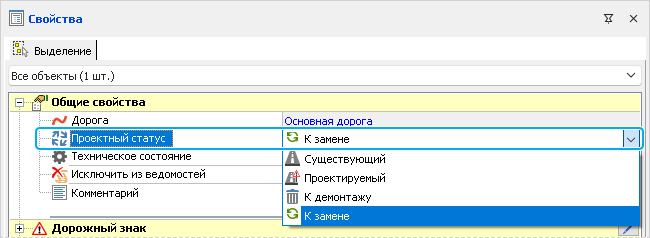

  1. Для всех объектов инженерного обустройства свойство Состояние объекта переименовано в Проектный статус. Для обозначения на схеме объектов, находящихся в неудовлетворительном состоянии, добавлен новый проектный статус К замене. Указать состояние объекта можно в новом поле Техническое состояние.
    Панорамное видео

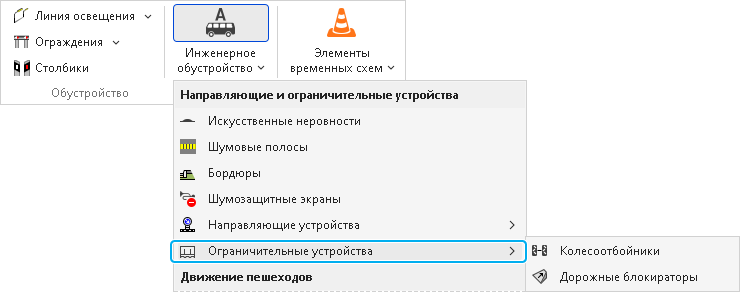

  2. Реализована новая группа объектов Ограничительные устройства. В группу входят дорожные блокираторы и колесоотбойники. Каждый вид объектов имеет свой набор параметров. Все ограничительные устройства учитываются в соответствующей ведомости.
    Панорамное видео

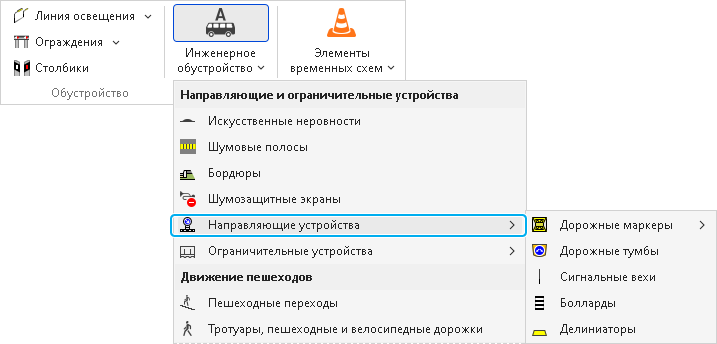

  3. Добавлена группа объектов Направляющие устройства. К направляющим устройствам относятся дорожные тумбы, сигнальные вехи, болларды и делиниаторы. Параметры каждого вида объектов индивидуальны. Ведомость направляющих устройств содержит в себе все объекты данной группы.
    Панорамное видео

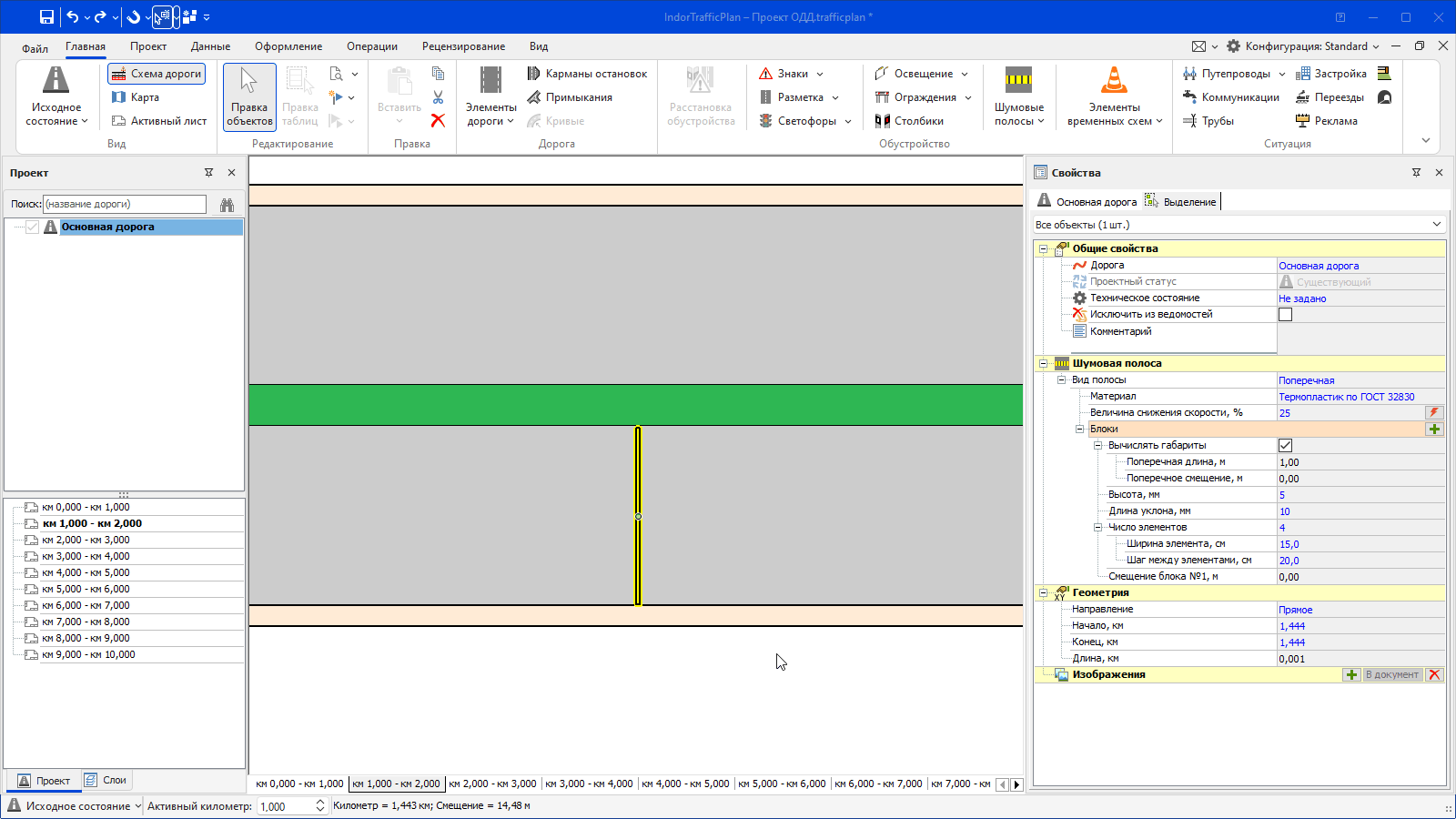

  4. Поперечные шумовые полосы: реализован автоматический подбор блоков по величине снижения скорости в соответствии с ГОСТ Р 52766–2007. В поле Величина снижения скорости выберите нужное значение и нажмите на появившуюся кнопку с молнией, чтобы система автоматически подобрала нужную конфигурацию шумовой полосы.
    Величина снижения скорости

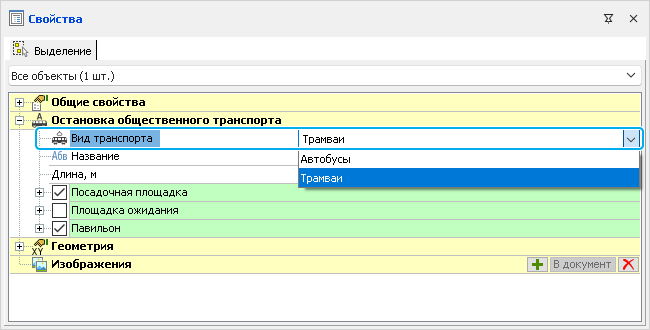

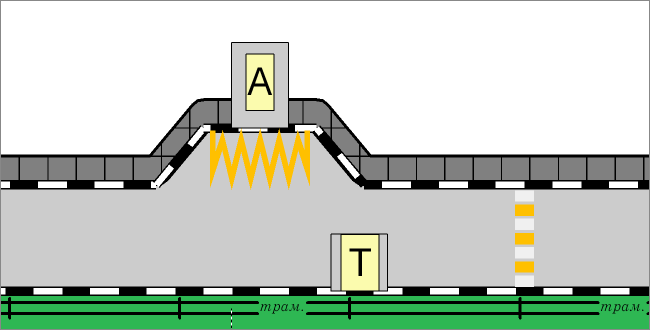

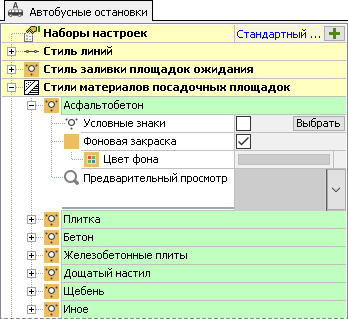

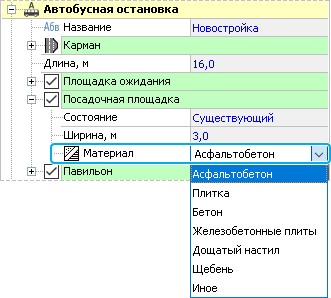

  5. Объект Автобусные остановки расширен до Остановок общественного транспорта, теперь он включает в себя автобусные и трамвайные остановки. Указать для остановки вид транспорта можно в её свойствах, это повлияет на обозначение остановки на схеме дороги.
    Автобусные остановки
    Остановки общественного транспорта
  6. Для разметки 1.16.1 теперь можно менять направление наклона штрихов, указав в свойствах разметки, что она служит для обозначения внешней границы потока (Геометрия > Точка > Внешняя граница потока).
  7. Дорожные знаки, светофоры, дорожные зеркала: добавлена возможность скрывать подпись местоположения объекта на выбранном листе. Перейдите в режим активного листа и в свойствах объекта в поле Оформление > Подпись положения > Подпись задайте настройки видимости подписи.
  8. Для мостов и путепроводов теперь можно отдельно задавать ширину справа и ширину слева от оси дороги.
  9. Линейно-протяжённые объекты (дорожная разметка, сигнальные столбики, дорожные и пешеходные ограждения, тротуары, бордюры, линии освещения, шумозащитные экраны, подпорные стенки):
    • Для всех объектов, кроме разметки, в контекстном меню добавлен пункт, позволяющий дублировать объекты на другую сторону дороги.
    • Для всех объектов реализована возможность добавлять новые точки в произвольном месте через контекстное меню.

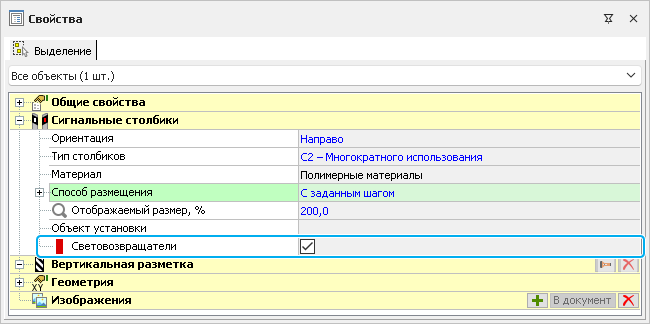

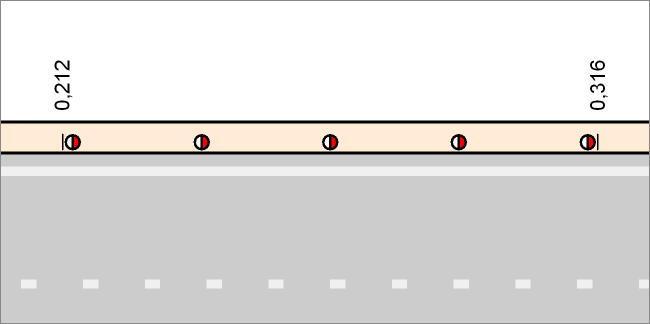

  10. Для сигнальных столбиков появилась возможность указывать наличие на них катафотов. Для этого в свойствах столбиков установите флаг Световозвращатели. Сигнальные столбики с катафотами имеют своё условное обозначение. Данные о наличии световозвращателей можно выводить в ведомость сигнальных столбиков.
    Сигнальные столбики
    Световозвращатели

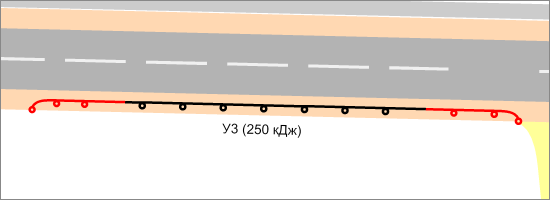

  11. Дорожные и пешеходные ограждения: для ограждений длиной менее 5 м теперь можно отключить сжатие условного знака. Для этого в свойствах слоя снимите флаг Подбирать для коротких.

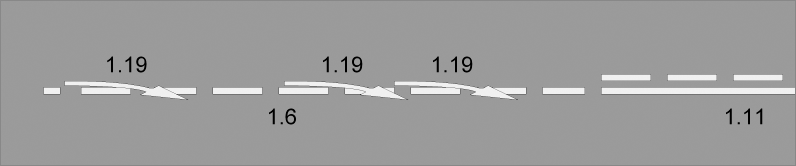

  12. Горизонтальная разметка: для разметки 1.5, 1.6, 1.7, 1.8, 1.9 и 1.10 скорректирована длина отступов при включенной опции Отступы на концах.
  13. Зоны контроля камер фотовидеофиксации теперь отображаются на готовом чертеже, если в свойствах слоя камер включена опция Отображать зоны контроля.

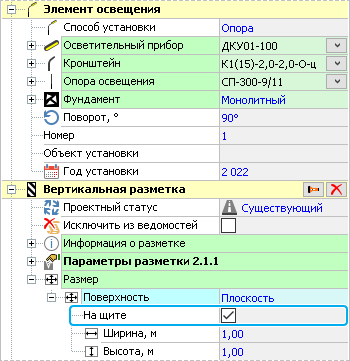

  14. В свойства элементов и линий освещения добавлено поле Год установки.
Ведомости

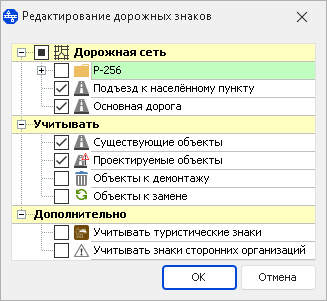

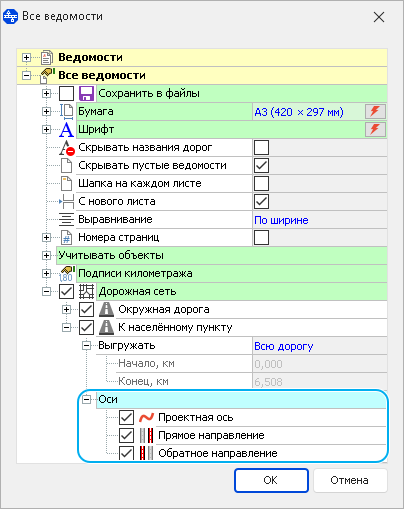

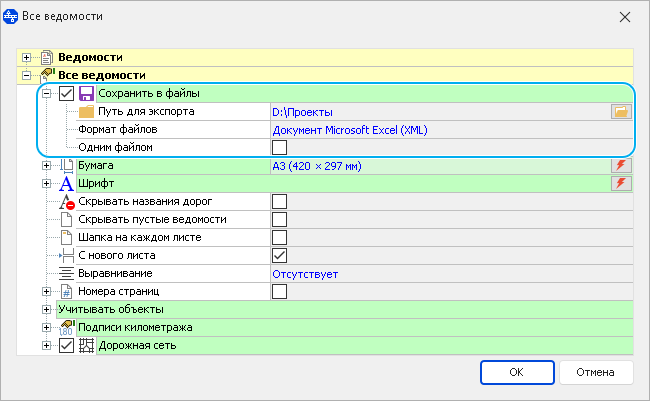

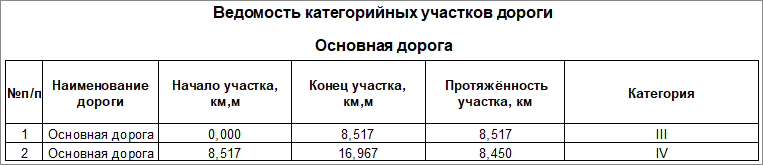

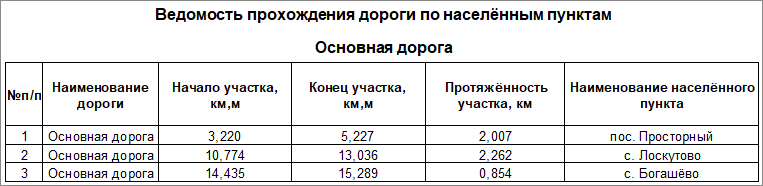

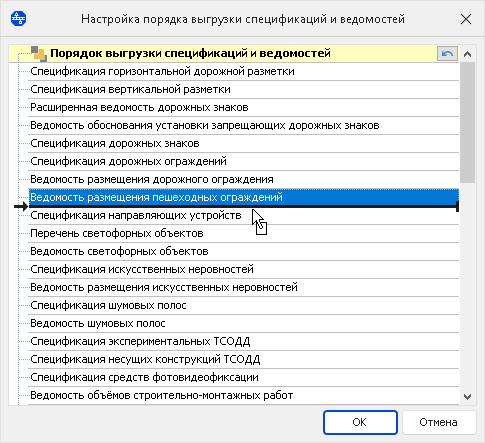

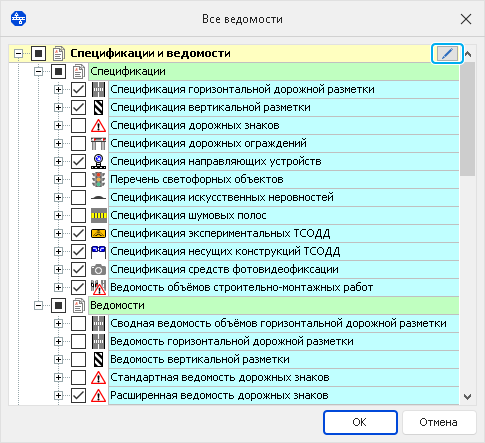

  1. При формировании всех ведомостей проекта (Данные > Ведомости > Все ведомости) появилась возможность пропустить этап предпросмотра и сразу экспортировать ведомости в файлы XML или PDF. Каждую ведомость можно сохранить в отдельный файл или сформировать общий файл для всех ведомостей.
    Ведомости

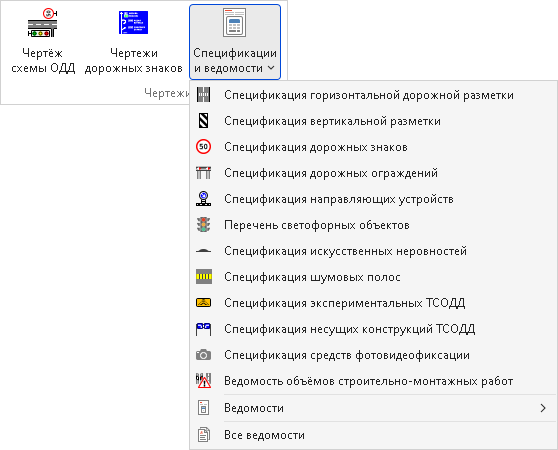

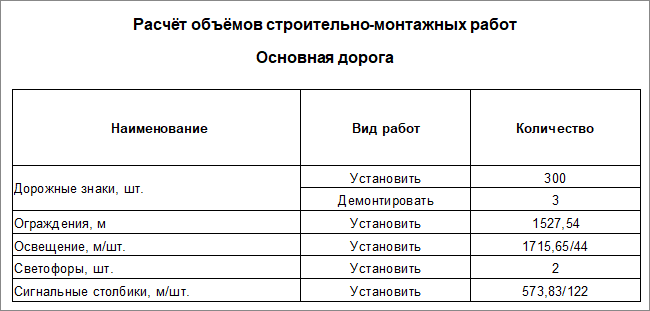

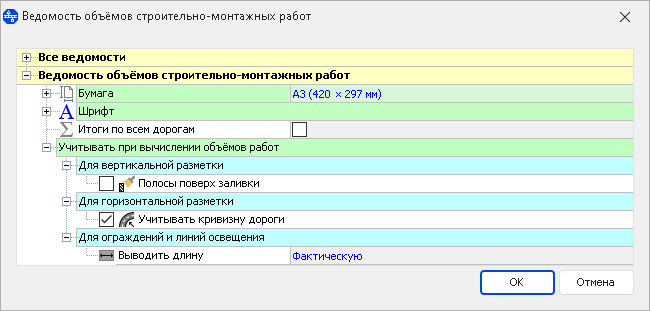

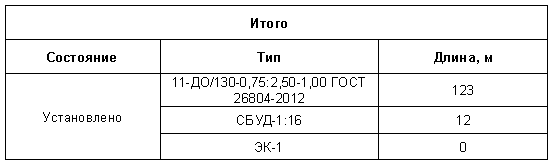

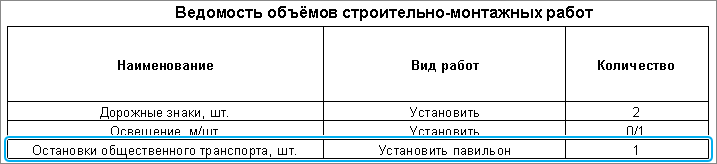

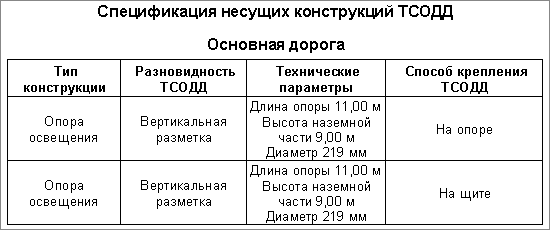

  2. Реализована новая ведомость объёмов строительно-монтажных работ. Ведомость формируется по всем объектам обустройства в проекте и учитывает работы по установке, демонтажу, переносу и замене.
    Ведомости
    Ведомости
  3. В ведомости остановок общественного транспорта теперь можно скрывать данные о переходно-скоростных полосах. Для этого в настройках ведомости отключите опцию Печатать длину переходно-скоростных полос.

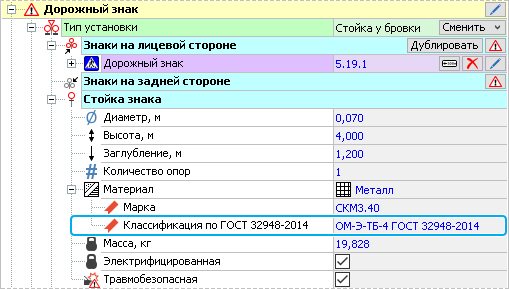

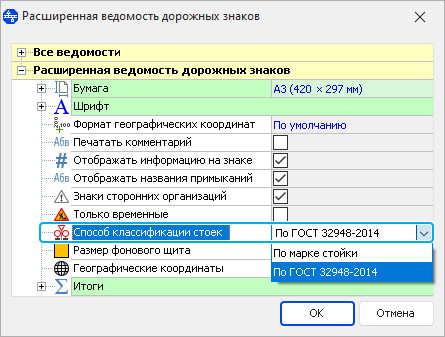

  4. В расширенную ведомость дорожных знаков добавлен столбец с координатами установок. Чтобы отобразить его, в настройках ведомости установите флаг Географические координаты.

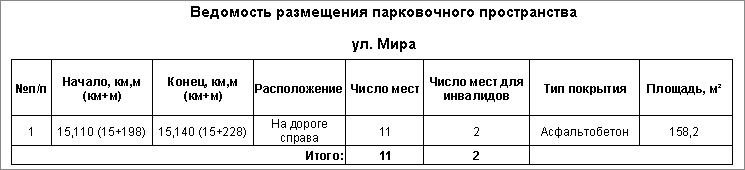

  5. Ведомость стоянок велосипедов переименована в соответствии с Приказом Минтранса от 23 апреля 2024 г. N 145.
Чертежи и элементы оформления

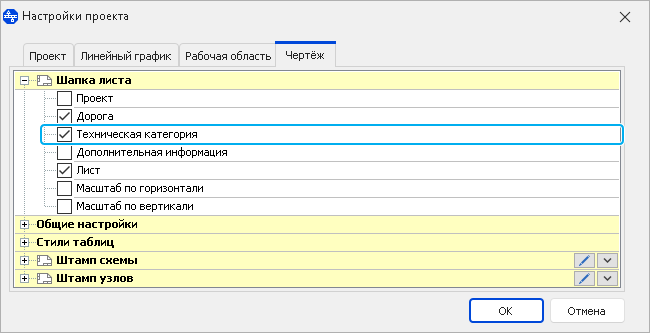

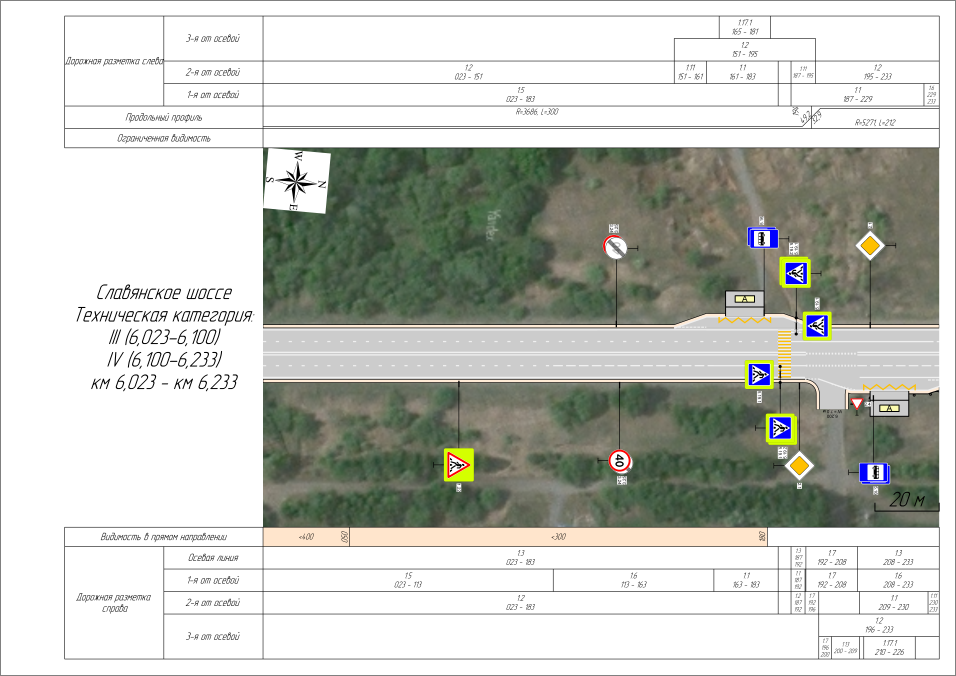

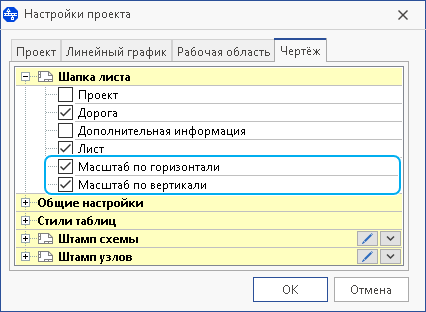

  1. В шапку листов чертежа ОДД добавлены сведения о категории дороги.
    Ведомости
    Ведомости
  2. Чертёж дороги на карте: в свойства листов добавлена настройка Полоса отсечения, позволяющая задавать ширину отображаемой области топографической подложки.

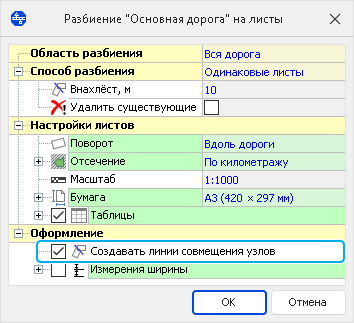

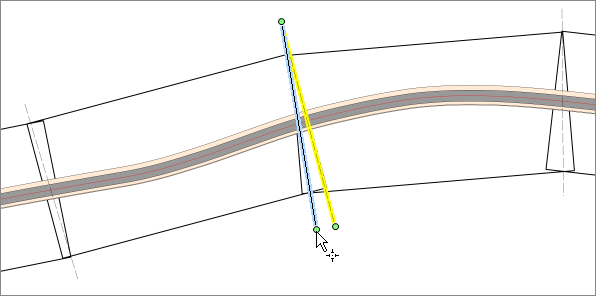

  3. Листы чертежа: теперь при разбивке дороги на листы можно задавать километр начала и конца участка разбивки за пределами дороги.

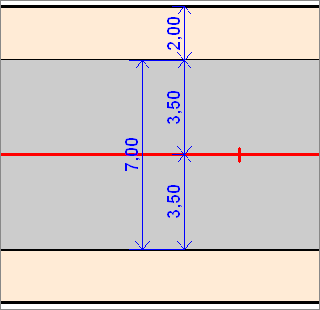

  4. Для размерной линии измерения расстояния добавлена возможность перемещать подпись измерения.
  5. Добавлены новые элементы оформления: эллипс, окружность и прямоугольник. Кнопки для их создания находятся на вкладке Оформление.
Конструктивные элементы дороги

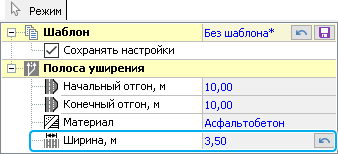

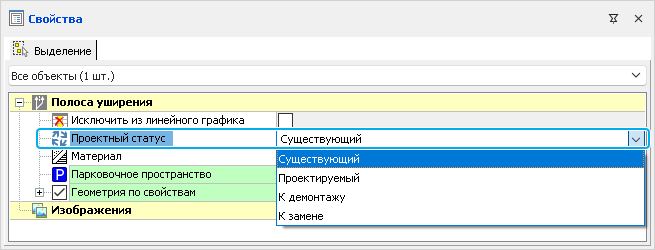

  1. Для полос уширения появилась возможность задавать разные проектные статусы.
    Ведомости
!
  1. Распознавание дорожных знаков по видео:
    • Распознавание дорожных знаков с учётом государственного стандарта.
  2. Мастер томов (подробнее):
    • Новые главы томов: Содержание, Документ PDF и Чертёж IndorDraw.
    • Схема дороги формируется вместе с фото начала и конца дороги.
  3. Табличный ввод:
    • Групповое редактирование параметров объектов через табличный вид.
  4. Обустройство:
    • Разметка и дорожные знаки ГК Автодор «Держи дистанцию» (подробнее).
    • Новый объект ситуации Тоннели.
    • Режим создания дорожной разметки по эквидистанте.
  5. Автоматическая расстановка обустройства:
    • Подбор номеров дорожных знаков с учётом национального стандарта.
  6. Чертежи знаков индивидуального проектирования:
    • Объединение идентичных ЗИП на один чертёж.
    • Формирование чертежей туристических знаков.
Распознавание дорожных знаков по видео

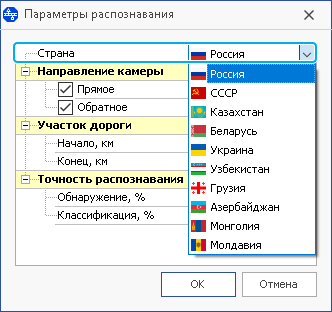

  1. Поддержано распознавание дорожных знаков с учётом выбранного государственного стандарта. По умолчанию используется стандарт, указанный в настройках системы. При необходимости его можно изменить в окне настроек распознавания.
    Параметры распознавания
Мастер томов

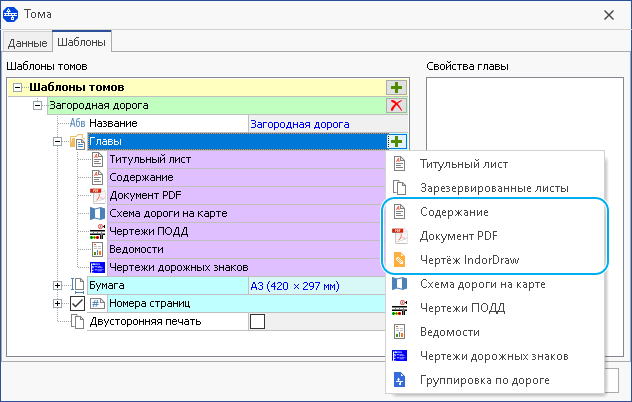

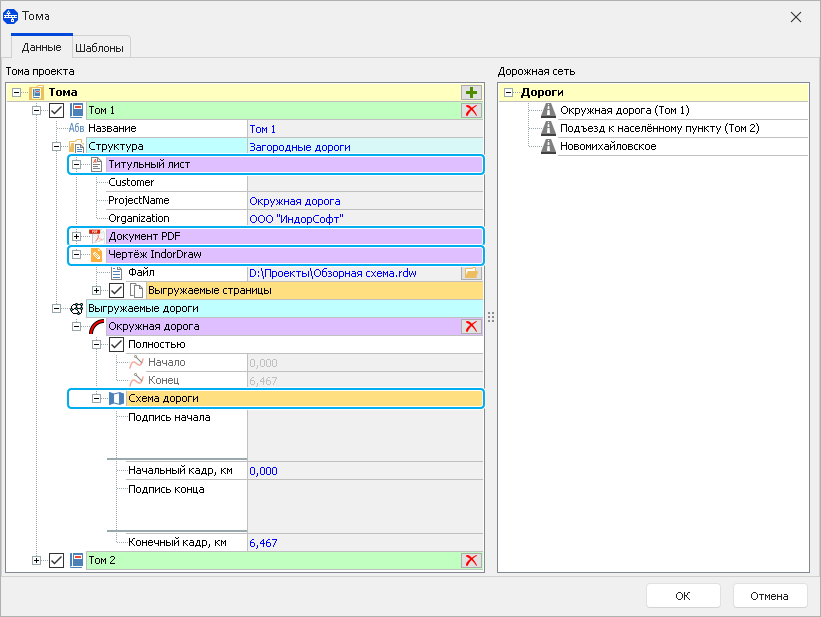

  1. Добавлены новые главы томов: Содержание, Документ PDF и Чертёж IndorDraw.
    В главе Содержание система автоматически собирает содержание выходной документации. Главы можно исключать из содержания и задавать им пользовательские заголовки.
    Главы Документ PDF и Чертёж IndorDraw позволяют загружать в  проект файлы соответствующих форматов (например, лист согласования в формате *.pdf) и выгружать их в составе единого тома.
    Тома

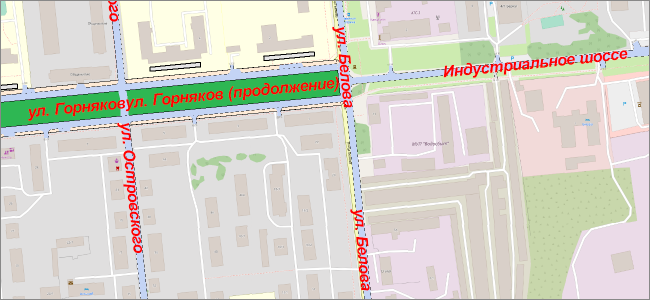

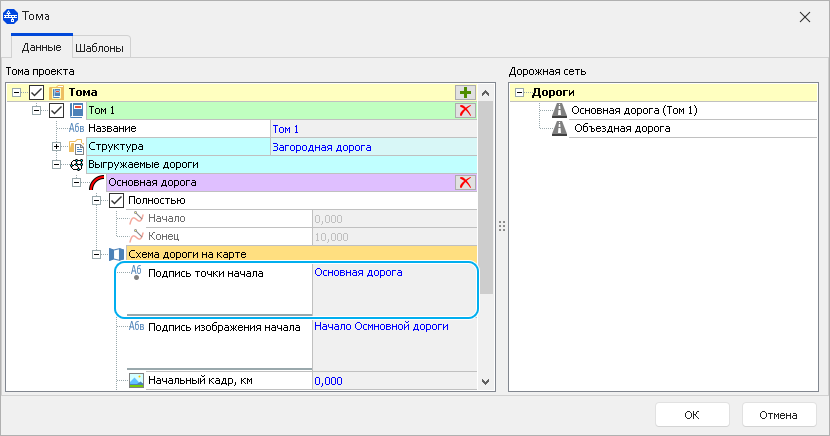

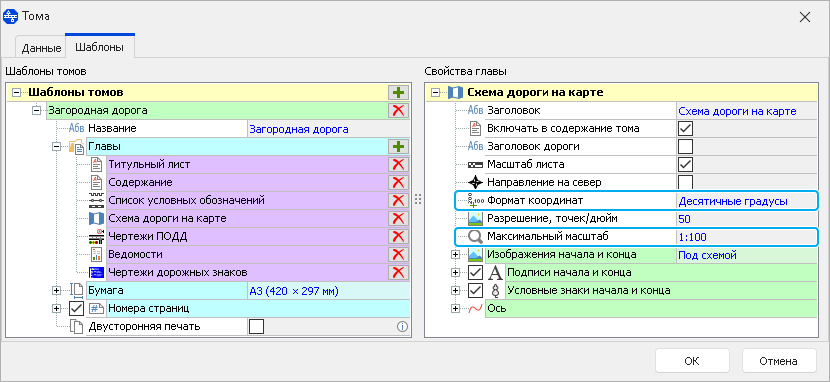

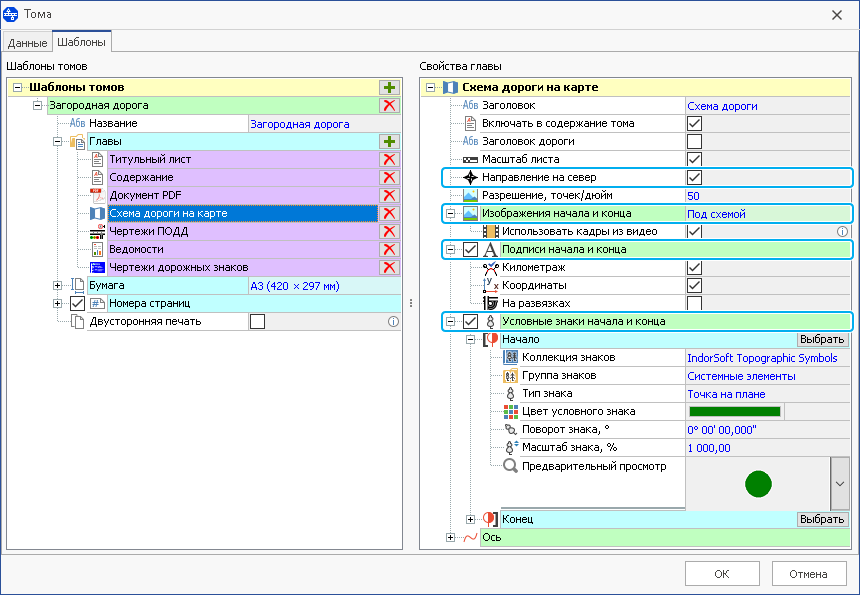

  2. Для главы Схема дороги на карте реализована возможность отображать на схеме направление на север, подписывать точки начала и конца автомобильной дороги и настраивать их условные обозначения. Дополнительно в эту главу можно добавить изображения начала и конца дороги. Для этого в свойствах дороги в раздел Изображения загрузите фотографии дороги. Если к дороге привязан видеоряд, то система может использовать первый и последний кадры видео в качестве изображений начала и конца дороги.
    Тома
Табличный ввод
  1. Реализован инструмент, позволяющий заполнять значения столбца сразу для всех выбранных объектов в таблице.
    Табличный вид
    Массовое редактирование
Проектные состояния объектов

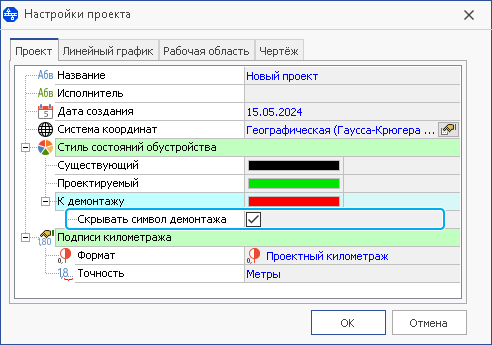

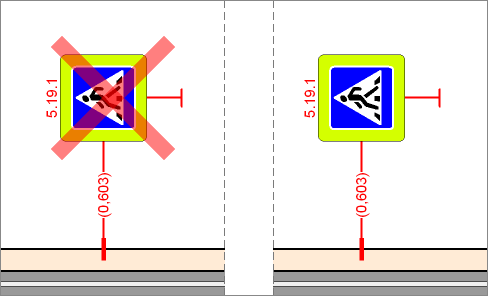

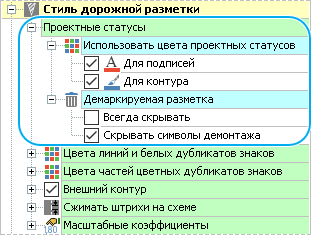

  1. Для демонтируемых объектов реализована возможность не отображать символ демонтажа.
    Табличный вид
    Массовое редактирование
  2. Ряд объектов в демонтируемом состоянии обозначается не только символом демонтажа, но и цветом отрисовки линий. В список этих объектов вошли: ограждения, сигнальные столбики, бордюры, тротуары, освещение, автобусные остановки, искусственные неровности, шумовые полосы, подземные и надземные пешеходные переходы, шумозащитные экраны, дорожные маркеры.

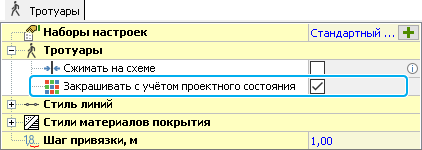

  3. Для обозначения тротуаров в разных состояниях теперь можно включить дополнительную штриховку. Для этого в свойствах слоя Тротуары включите опцию Закрашивать с учётом проектного состояния.
    Тротуары
    Тротуары

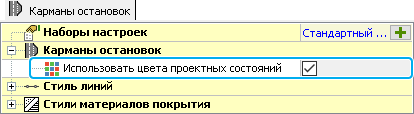

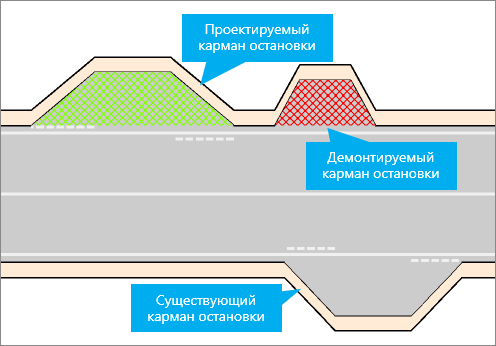

  4. Карманы остановок можно отображать с учётом их состояния.
    Карманы остановок
    Карманы остановок
Обустройство

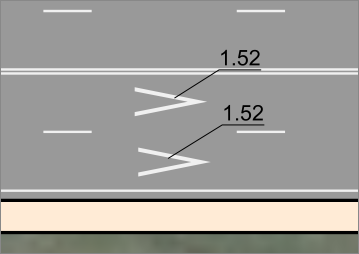

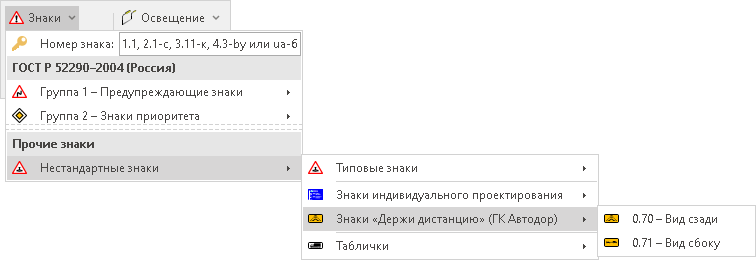

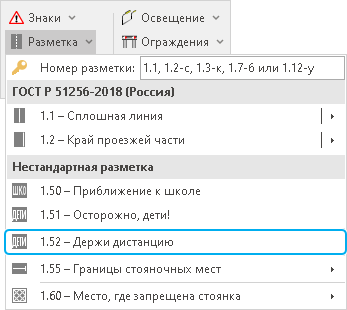

  1. Добавлена экспериментальная разметка и экспериментальные дорожные знаки ГК Автодор «Держи дистанцию».
    Знаки

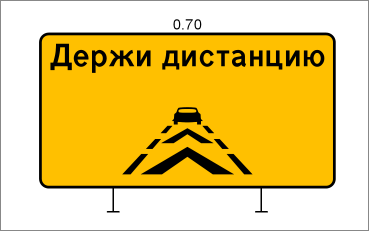

    Знак 0.70 - 'Держи дистанцию'

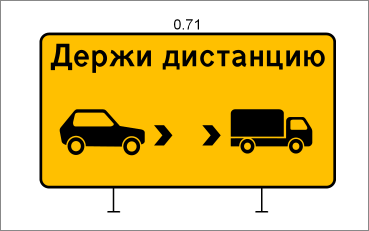

    Знак 0.71 - 'Держи дистанцию'
    Знаки
    Знаки

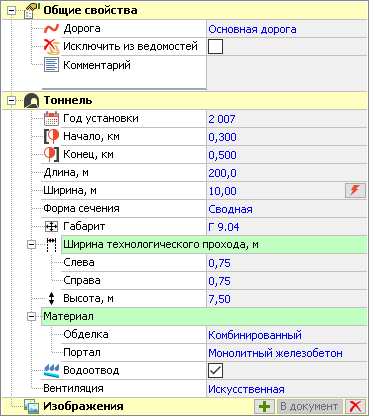

  2. Добавлен новый объект ситуации Тоннели. Для тоннеля можно задать форму сечения, общую ширину и ширину технологических проходов, габарит, высоту, материал обделки и портала, указать год установки, наличие водоотвода и выбрать вариант вентиляции. Эти данные, а также информация о местоположении и протяжённость выводятся в ведомость тоннелей.
    Тоннель
    Тоннель
  3. Установки дорожных знаков согласно ГОСТ Р 52289–2019 (пункт 5.1.6) теперь можно дублировать на другую сторону дороги при помощи команды в контекстном меню.

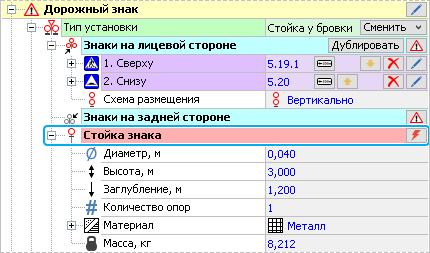

  4. Количество опор для установок со знаками индивидуального проектирования теперь можно подбирать автоматически по ширине знака в соответствии с таблицей 17 типового альбома 3.503.9-80 «Опоры дорожных знаков на автомобильных дорогах». Для этого в свойствах дорожного знака нужно нажать кнопку с молнией в поле Количество опор.
  5. Для разметки группы 1.16 добавлены новые настройки, которые позволяют редактировать внешний вид штриховки площадной разметки: Толщина штрихов, Расстояние между штрихами и Наклон штрихов. Эти параметры настраиваются отдельно на схеме и на карте и влияют на отображение разметки в активном представлении.

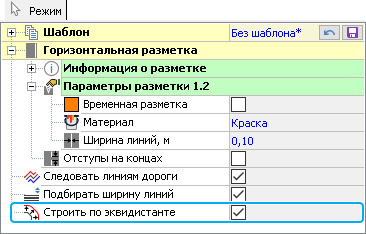

  6. Горизонтальную дорожную разметку теперь можно строить по эквидистанте относительно какой-либо опорной линии (линии дороги или другой разметки). В режиме создания, до того как указать начальную точку разметки, включите опцию Строить по эквидистанте. После этого щелчком мыши укажите линию, от которой требуется построить эквидистантную разметку, и последующими щелчками задайте начало и конец разметки. Данная опция доступна только при работе с дорогой на карте.
    Строить по эквидистанте
    Строить по эквидистанте
  7. Для линий освещения реализована возможность выстраивать опоры в прямую линию на выбранном участке. Укажите первую и последнюю опоры нужного участка и в контекстном меню линии освещения выберите пункт Спрямить участок.

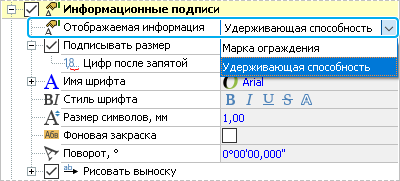

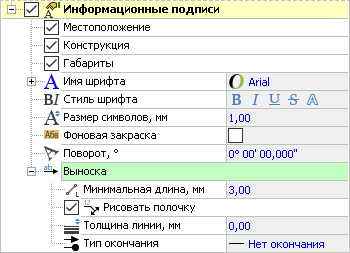

  8. В свойствах слоя Ограждения теперь можно выбирать, какие данные выводить в информационную подпись ограждений: название марки или удерживающую способность.
    Информационные подписи

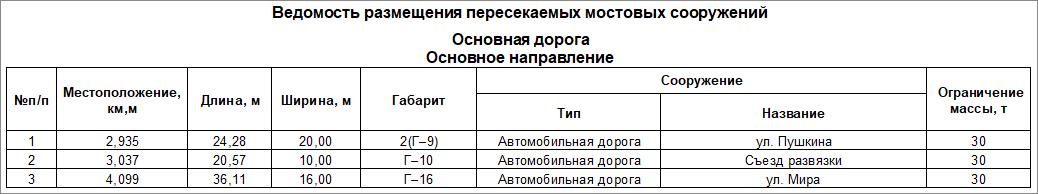

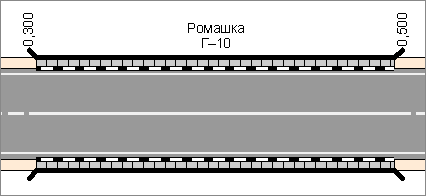

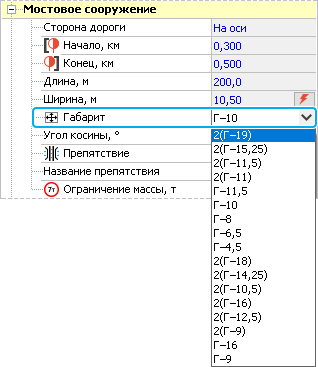

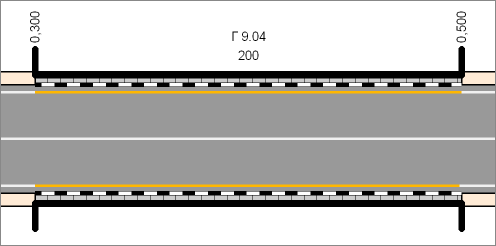

  9. Для мостов и путепроводов добавлен параметр Габарит, который отображается в информационной подписи. Габарит сооружения можно выбрать из предустановленного списка или ввести вручную.
    Мостовое сооружение
    Мостовое сооружение
  10. Реализовано разрезание контурных тротуаров. Выделите контурный тротуар на схеме и в его контекстном меню выберите пункт Разрезать. После этого щелчками мыши укажите начало и конец линии разрезания.
  11. Для линейных тротуаров теперь можно отдельно задавать ширину в начале и ширину в конце.
  12. Для светофоров появилась возможность выбирать цвет условного знака: с белой заливкой (по ГОСТ Р 52289—2019) или без неё (согласно Приказу №274). Настроить способ отображения можно в свойствах слоя Светофоры в разделе Стиль светофоров.

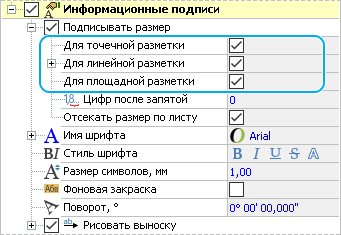

  13. Подписи размеров в информационной подписи горизонтальной разметки теперь отдельно настраиваются для линейной, точечной и площадной разметки.
    Мостовое сооружение
  14. Для линейно-протяжённых объектов (горизонтальная разметка, ограждения, шумозащитные экраны) в настройки информационной подписи добавлена опция Отсекать размер по листу. При отключении данной опции в подписи объекта на листах чертежа отображается его полная длина.
  15. Для шумовых полос расширен список материалов. Добавлены термопластик и холодный пластик по ГОСТ 32830–2014.
  16. Поперечное смещение и поперечная длина теперь задаются сразу для всех блоков поперечной шумовой полосы.
  17. Для пешеходных ограждений добавлен новый материал — дерево.
Автоматическая расстановка обустройства
  1. Номера дорожных знаков теперь подбираются с учётом национального стандарта, выбранного в настройках системы.
Чертежи знаков индивидуального проектирования

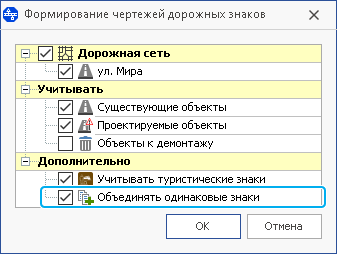

  1. Полностью идентичные ЗИП теперь можно объединять в один чертёж, на котором будет указано их количество и местоположение.
    Формирование чертежей дорожных знаков

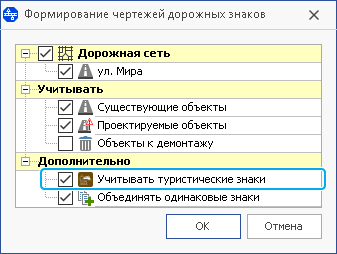

  2. Появилась возможность формировать чертежи туристических знаков.
    Формирование чертежей дорожных знаков
Ведомости

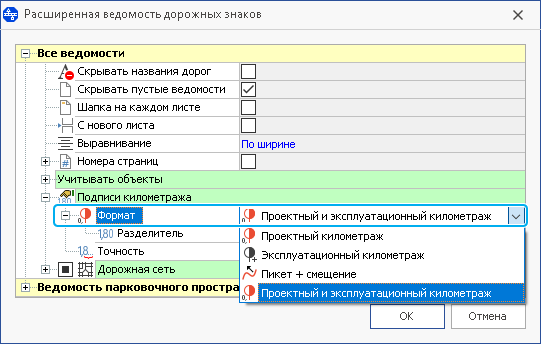

  1. Для всех ведомостей реализован новый формат подписи километража Проектный и эксплуатационный километраж. В таком формате местоположение объекта подписывается в виде км,м (км+м).
    Расширенная ведомость дорожных знаков
    Пример ведомости

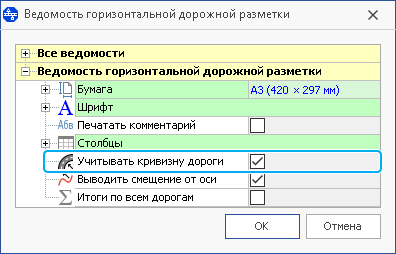

  2. В адресной ведомости горизонтальной дорожной разметки реализована возможность формировать ведомость без учёта кривизны дороги. Для этого в настройках ведомости отключите опцию Учитывать кривизну дороги.
    Ведомость горизонтальной дорожной разметки
  3. В адресную ведомость горизонтальной дорожной разметки добавлен столбец со смещением разметки от оси. Чтобы включить его в ведомость, при её формировании установите флаг Выводить смещение от оси.
    Ведомость горизонтальной дорожной разметки

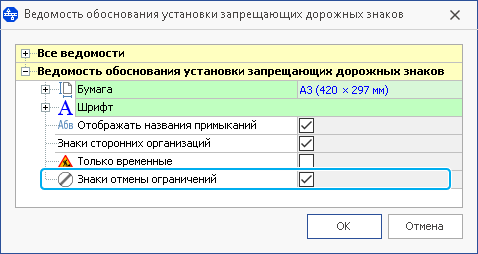

  4. В ведомость обоснования установки запрещающих дорожных знаков добавлены знаки отмены ограничений. Чтобы вывести их в ведомость, в её настройках установите флаг Знаки отмены ограничений.
    Ведомость обоснования установки запрещающих дорожных знаков

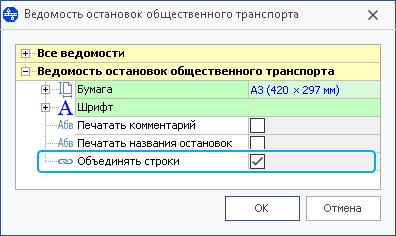

  5. В ведомости остановок общественного транспорта теперь можно объединять в одну строку демонтируемые и проектируемые автобусные остановки, находящиеся на одной стороне дороги на расстоянии менее 100 метров. Для этого в настройках ведомости установите флаг Объединять строки.
    Ведомость остановок общественного транспорта
Разное

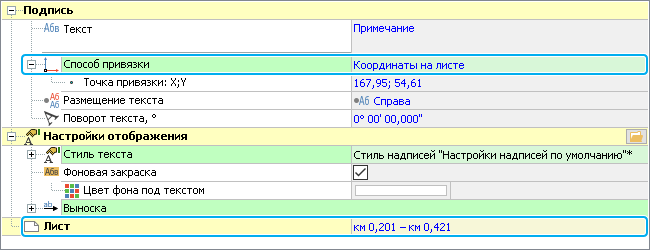

  1. Элементы оформления Подписи теперь можно привязывать к дороге, координатам на плане или к листу чертежа.
    Элементы оформления Подписи
    При привязке к дороге надпись привязывается к линиям дороги и её местоположение определяется по километражу оси дороги и по смещению от линии привязки по аналогии с объектами обустройства.
    При привязке к географическим координатам положение надписи не зависит от геометрии дороги или параметров листов чертежа. Данный способ привязки доступен при работе на карте.
    При привязке к листу чертежа надпись привязывается к координатам листа и сохраняет своё положение на листе при его перемещении и редактировании. Данный способ привязки доступен, если дорога разбита на листы и подпись привязана к конкретному листу.

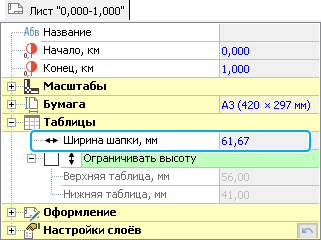

  2. Добавлена возможность задавать ширину шапки листов чертежей. Ширину шапки можно указать при разбивке дороги на листы и в свойствах листов.
    Ширину шапки листов чертежей

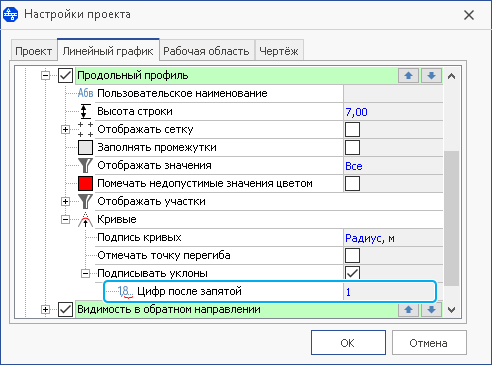

  3. В настройки линейного графика добавлена точность значений уклонов продольного профиля.
    Настройки линейного графика
  4. При создании конструктивных элементов их ширину теперь можно задавать в инспекторе объектов и сохранять это значение в шаблон.
    Инспектор объектов
  5. Для кривых в продольном профиле реализована возможность редактирования уклонов в начале и в конце в табличном виде. Также теперь можно загружать элементы профиля, имея данные об уклонах без высотных отметок.
  6. При импорте данных из обменного формата появилась возможность сразу убирать обочины и краевые полосы на примыканиях.
!
  1. Панорамное видео:
    • Распознавание дорожных знаков при помощи искусственного интеллекта (подробнее).
  2. Формирование выходной документации:
    • Мастер томов – новый инструмент для формирования томов ПОДД (подробнее).
    • Добавлена ведомость обоснования установки запрещающих знаков.

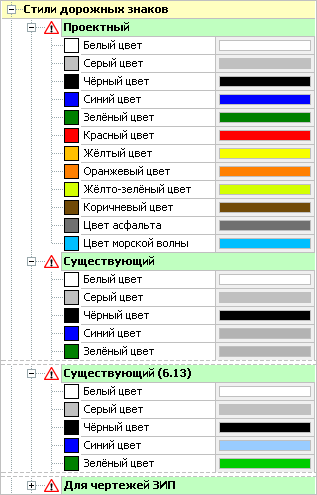

    • Цвета дорожных знаков на схеме ОДД и на чертежах знаков индивидуального проектирования настраиваются отдельно.
  3. Объекты обустройства:
    • Дорожные знаки, подлежащие переносу (подробнее).
  4. Автоматическая расстановка обустройства:

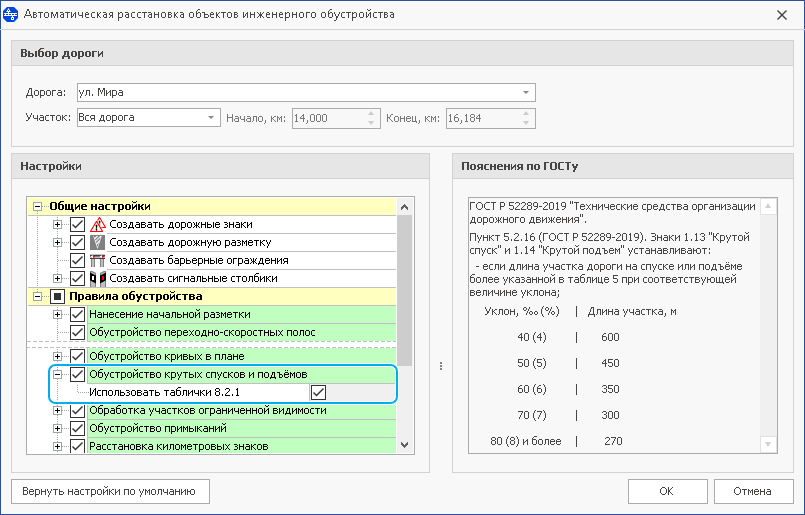

    • Добавлено новое правило обустройства — установка дорожных знаков 1.13 «Крутой спуск» и 1.14 «Крутой подъём» на участках крутых спусков и подъёмов в соответствии с пунктом 5.2.16 ГОСТ Р 52289—2019.

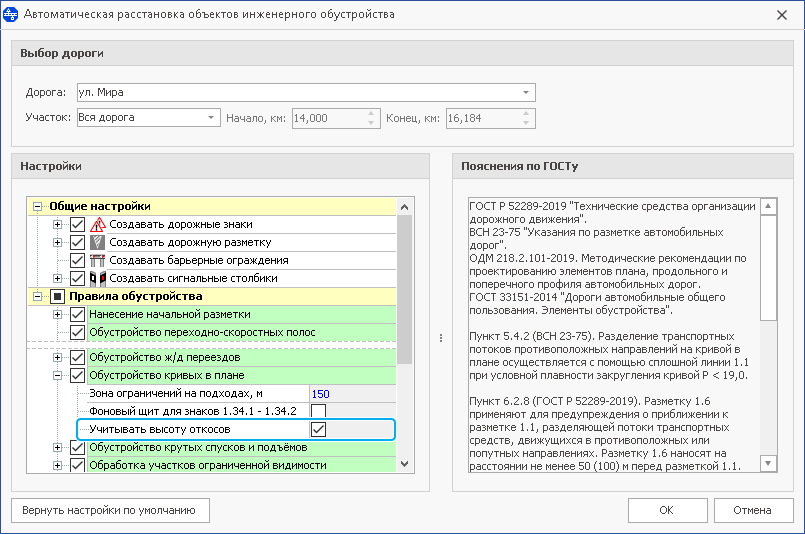

    • Учёт высоты откосов при установке сигнальных столбиков на кривых согласно пункту 4.2.4.3 ГОСТ 33151—2014.
Панорамное видео

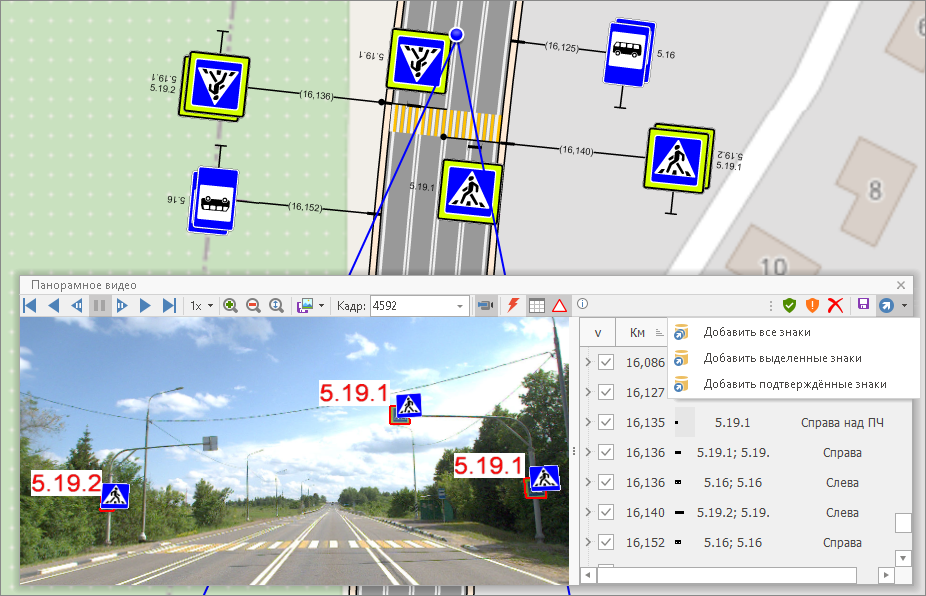

  1. Распознавание знаков по видео. Используя технологии искусственного интеллекта, система теперь способна распознавать дорожные знаки и их местоположение по видео. Распознанные знаки можно автоматически добавлять на схему ОДД. Результаты распознавания можно увидеть на самом видео и в специальной таблице. В таблице можно корректировать какие-либо данные, определённые нейросетью: уточнить местоположение знака, сгруппировать знаки по установкам, отметить ошибочно распознанные знаки. Чтобы добавить знаки в проект, в выпадающем меню кнопки Добавить знаки выберите подходящий вариант: добавить все знаки, только выделенные или только подтверждённые.
    Распознавание знаков по видео
    Видеоматериалы

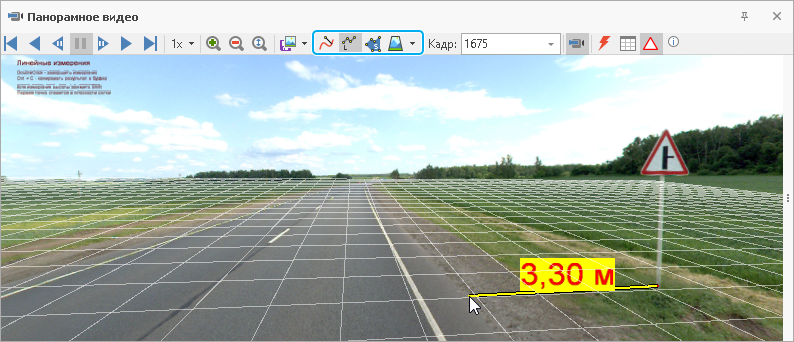

  2. Измерения на видеопанорамах. Реализована возможность производить измерения расстояния, площади и высоты на панорамных видео. Чтобы режим измерений стал доступен, нужно предварительно задать параметры измерителя. Для измерения расстояний и площадей используются соответствующие режимы. Чтобы измерить высоту какого-либо объекта на кадре, включите режим измерения расстояний и зажмите клавишу Shift. Измерения на видеопанорамах
Мастер томов
  1. Чертёж схемы ОДД, чертежи знаков и ведомости теперь можно выгружать в составе общего тома. Также в том можно добавить титульный лист и схему дороги на карте. Для этого в системе предусмотрены специальные инструменты Настройка томов и Формирование документации.

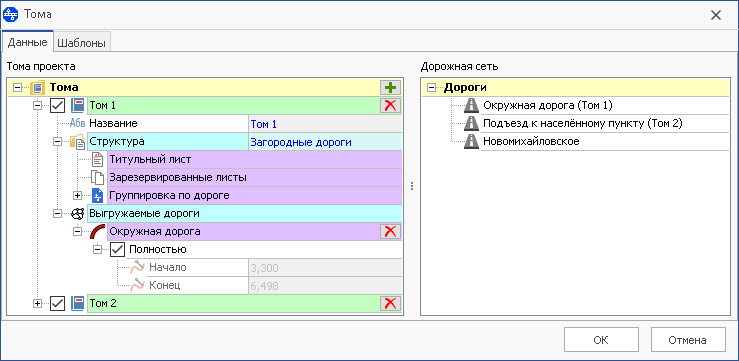

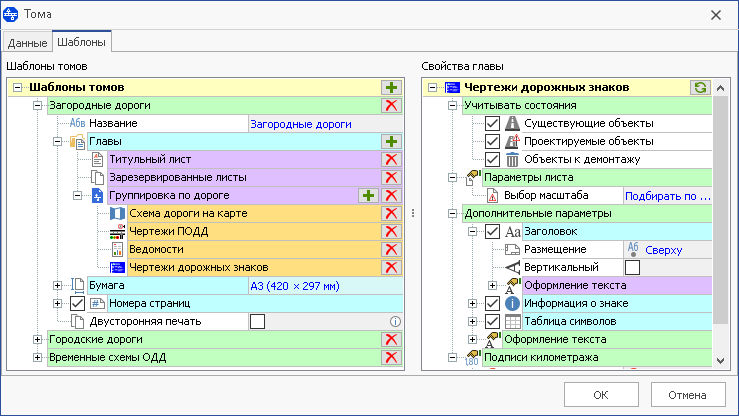

    При помощи инструмента Настройка томов можно создавать шаблоны томов, которые определяют структуру и содержание выходной документации, а также формировать тома для текущего проекта. В состав томов можно включать настраиваемый титульный лист, зарезервированные листы, лист со схемой дороги в плане, чертежи ПОДД, чертежи ЗИП и ведомости.
    Настройка томов
    В одном проекте может быть несколько томов. Том может содержать данные нескольких дорог, одной дороги или участка дороги.
    Настройка томов

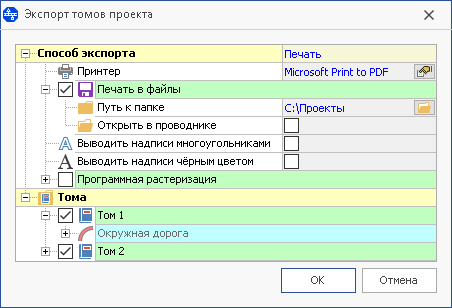

    Выходную документацию можно сразу распечатать в виде готовых томов или экспортировать в отдельные файлы, используя функцию Формирование документации.

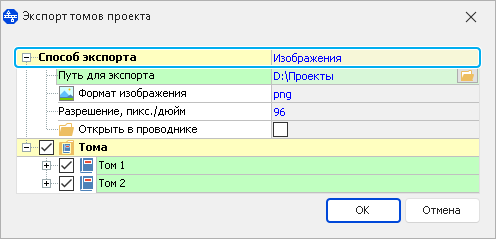

    Экспорт томов проекта
    Видеоматериалы
Дорожные знаки

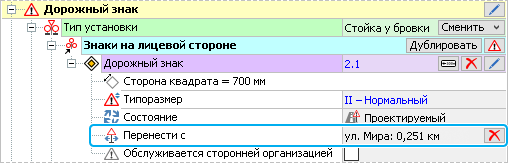

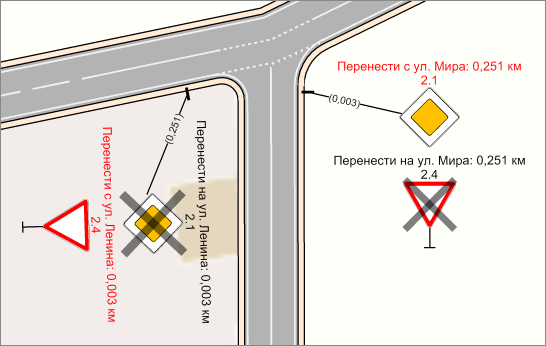

  1. Дорожные знаки, подлежащие переносу. В свойствах дорожных знаков теперь можно указать, что их требуется перенести в другое место. Переносить объекты можно не только в рамках одной дороги, но и с одной дороги на другую.
    Перенос знаков может осуществляться как вручную (Свойства знака > Дорожный знак > Перенести), так и автоматически (Операции > Инструменты > Знаки к переносу).
    Дорожные знаки
    Дорожные знаки

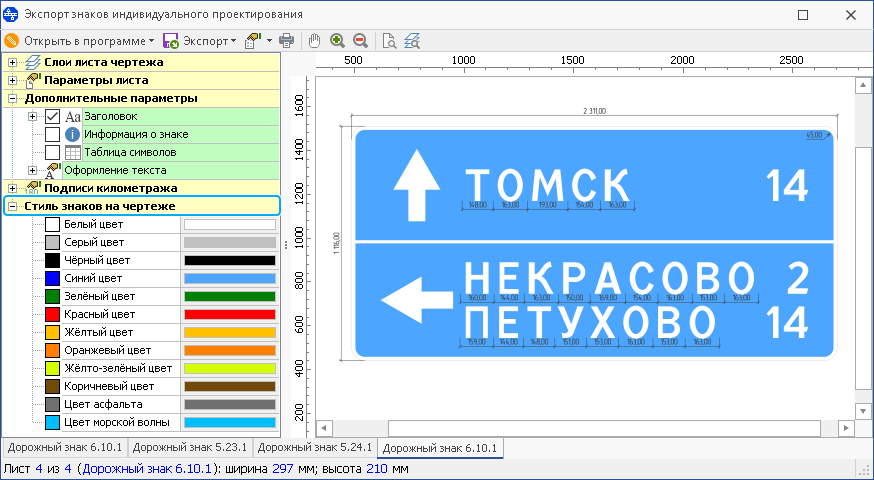

  2. Знаки индивидуального проектирования: теперь цвета дорожных знаков на схеме ОДД и на чертежах знаков индивидуального проектирования настраиваются отдельно. В свойствах слоя Дорожные знаки в разделе Стиль знаков на чертеже можно выбрать, какие цвета использовать при формировании чертежей ЗИП. Также настроить цвета можно в окне предпросмотра чертежей ЗИП (Данные > Отчёты и ведомости > Чертежи дорожных знаков). Экспорт знаков индивидуального проектирования
Ведомости

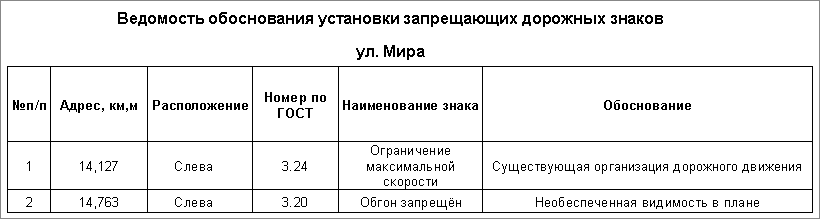

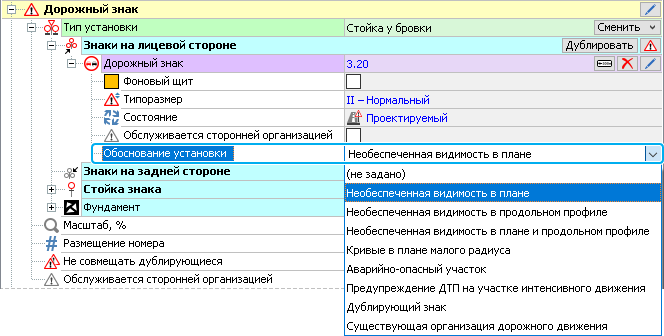

  1. Добавлена ведомость обоснования установки запрещающих знаков. Причину установки запрещающего знака можно выбрать в его свойствах в выпадающем списке Обоснование установки или в соответствующем столбце в табличном виде. Список с обоснованиями включает наиболее распространённые причины установки знаков и зависит от типа знака.
    Выбор причины установки запрещающего знака
    Пример ведомости обоснования установки запрещающих дорожных знаков

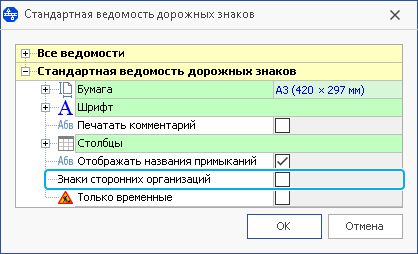

  2. В настройки ведомостей дорожных знаков добавлена настройка, позволяющая исключать из ведомости знаки, обслуживающиеся сторонними организациями.
    Настройки ведомостей дорожных знаков
  3. В итоговой таблице ведомости дорожных ограждений теперь выводятся данные о концевых участках ограждений.
    Итоговая таблица ведомости дорожных ограждений
Участки видимости

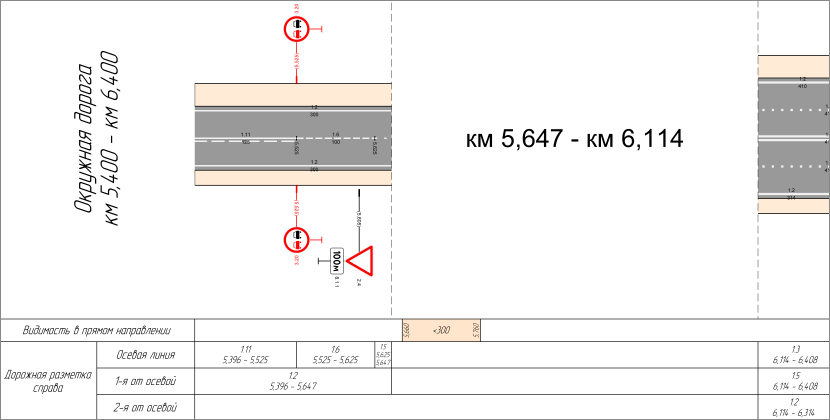

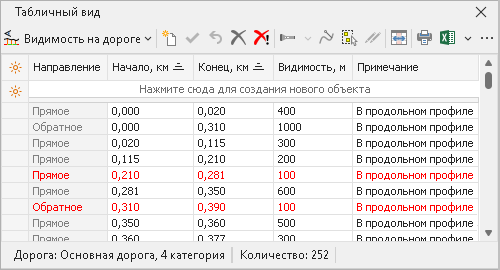

  1. Реализовано отображение участков необеспеченной видимости на дороге. Чтобы подсветить участки с ограниченной видимостью, включите видимость слоя Участки необеспеченной видимости. В свойствах слоя можно выбрать способ отображения участков (над проезжей частью, вдоль дороги или вдоль оси), их ширину и цвет заливки.
    Участки необеспеченной видимости
    Участки необеспеченной видимости
Автоматическая расстановка обустройства

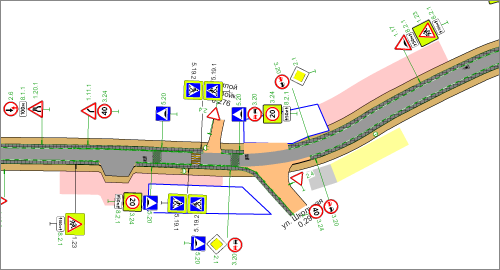

  1. Добавлено новое правило обустройства — установка дорожных знаков 1.13 «Крутой спуск» и 1.14 «Крутой подъём» на участках крутых спусков и подъёмов в соответствии с пунктом 5.2.16 ГОСТ Р 52289—2019.
    Автоматическая расстановка объектов инженерного обустройства
  2. Теперь при наличии на дороге откосов можно учитывать их высоту при обустройстве кривых. Согласно пункту 4.2.4.3 ГОСТ 33151—2014 сигнальные столбики устанавливаются при высоте насыпи не менее 1 метра.
    Автоматическая расстановка объектов инженерного обустройства
Объекты обустройства

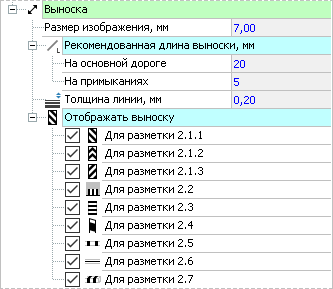

  1. Для ряда объектов (дорожные знаки, светофоры, камеры фотовидеофиксации, дорожные зеркала, вертикальная разметка) теперь можно настроить рекомендованную длину выноски отдельно на примыканиях и на основной дороге. Также для объектов, расположенных на примыканиях, можно скрыть подписи местоположения. Новые настройки находятся в свойствах слоя.

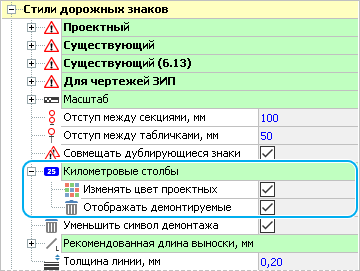

    Стиль знаков на дороге

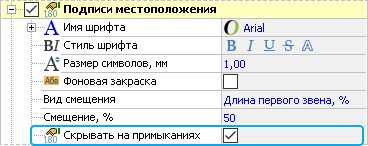

    Подписи местоположения

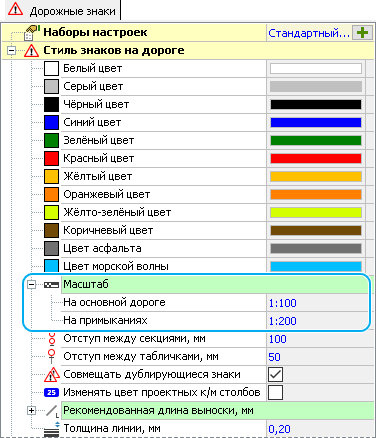

  2. Для дорожных знаков теперь можно отдельно задать масштаб знаков, привязанных к основной дороге и к примыканиям.

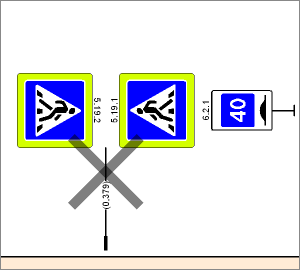

    Дорожные знаки
  3. В свойства слоя Горизонтальная разметка добавлены две новые настройки. Настройка Выводить длину позволяет выбрать, какую длину выводить в информационную подпись разметки — фактическую или вдоль оси. Опция Подписывать ширину включает подпись ширины разметки на чертеже.
    Горизонтальная разметка
  4. Для автобусных остановок добавлен материал покрытия посадочной площадки. В свойствах слоя Автобусные остановки в разделе Стили материалов покрытия можно задать индивидуальный стиль заливки для каждого материала.
    Автобусная остановка
    Автобусные остановки

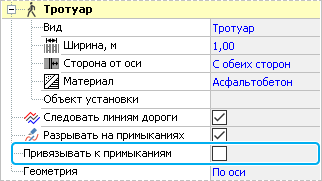

  5. При создании линейно-протяжённых объектов (ограждения, сигнальные столбики, бордюры, тротуары, линии освещения) теперь можно отключать привязку к примыканиям.
    Тротуар
  6. Освещение и тротуары: объект установки теперь можно указывать в режиме создания объекта и сохранять его в шаблон.

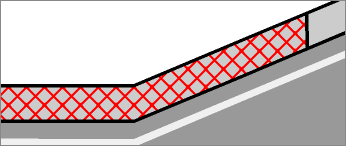

  7. Для подпорных стенок добавлен новый тип облицовки — декоративная штукатурка.
Примыкания

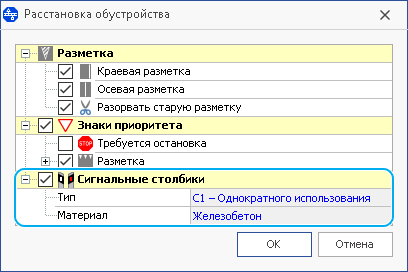

  1. При автоматическом обустройстве примыканий в режиме их создания или через контекстное меню теперь можно автоматически устанавливать сигнальные столбики на закруглениях.
    Расстановка обустройства
  2. Примыкания, служащие для сопряжения дорог на карте, теперь подписываются на листах карты. Задать настройки шрифта и выбрать, какую информацию выводить в подпись можно в свойствах слоя Примыкания и пересечения в разделе Подписи.
    Примыкания
  3. Реализована возможность строить примыкания от линии бровки. Для этого в свойствах примыкания выберите линию привязки Бровка.

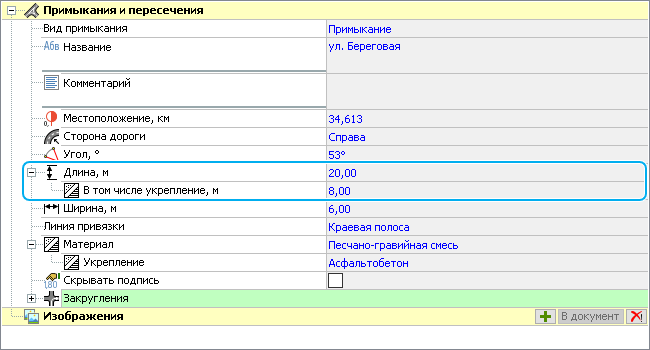

    Примыкания и пересечения

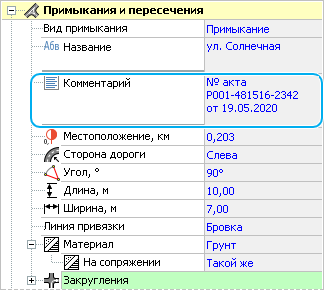

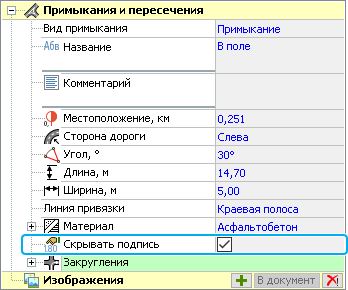

  4. Добавлено поле Комментарий с возможностью вывода его в табличный вид.
    Примыкания и пересечения. Поле Комментарий
Линейный график
  1. Реализована настройка формата подписей километража на линейном графике, независимо от формата километража на схеме. Задать необходимый формат подписей можно в настройках проекта (Проект > Настройки проекта > Линейный график > Подписи километража).

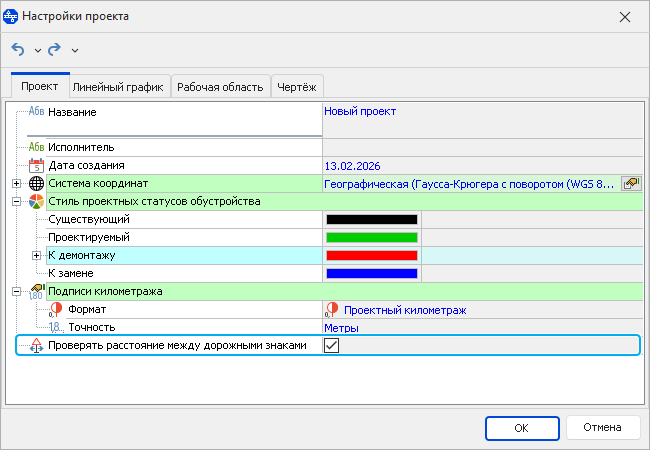

    Настройки проекта
  2. Для кривых в продольном профиле добавлены отметки точек перегиба и подписи уклонов. Включить их отображение можно в настройках проекта на вкладе Линейный график в разделе Продольный профиль.
    Настройки проекта
  3. Ширину тротуаров теперь можно выводить с заданной точностью. Точность настраивается в настройках проекта на вкладке Линейный график в разделе Тротуары.
    Настройки проекта
Разное
  1. В шапку чертежа спрямлённого плана теперь можно выводить информацию о вертикальном масштабе (Проект > Настройки проекта > Чертёж > Шапка листа > Масштаб по вертикали).
    Настройки проекта
    Масштаб
  2. В свойства слоя Кривые в плане добавлена настройка, позволяющая скрывать подпись скорости на кривых.
    Кривые в плане
  3. Подписи объектов обустройства в режиме активного листа теперь можно скрывать при помощи клавиши Delete.
В промежуточных патчах сообщаем о небольших, но полезных нововведениях в самой системе:
«Справка» «О программном продукте» «Список изменений»
Новые возможности доступны в актуальном дистрибутиве системы
Скачать
Для работы с актуальным дистрибутивом и установки обновлений требуется активная техническая поддержка лицензии
Продлить
